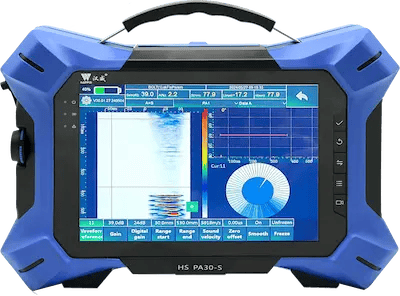

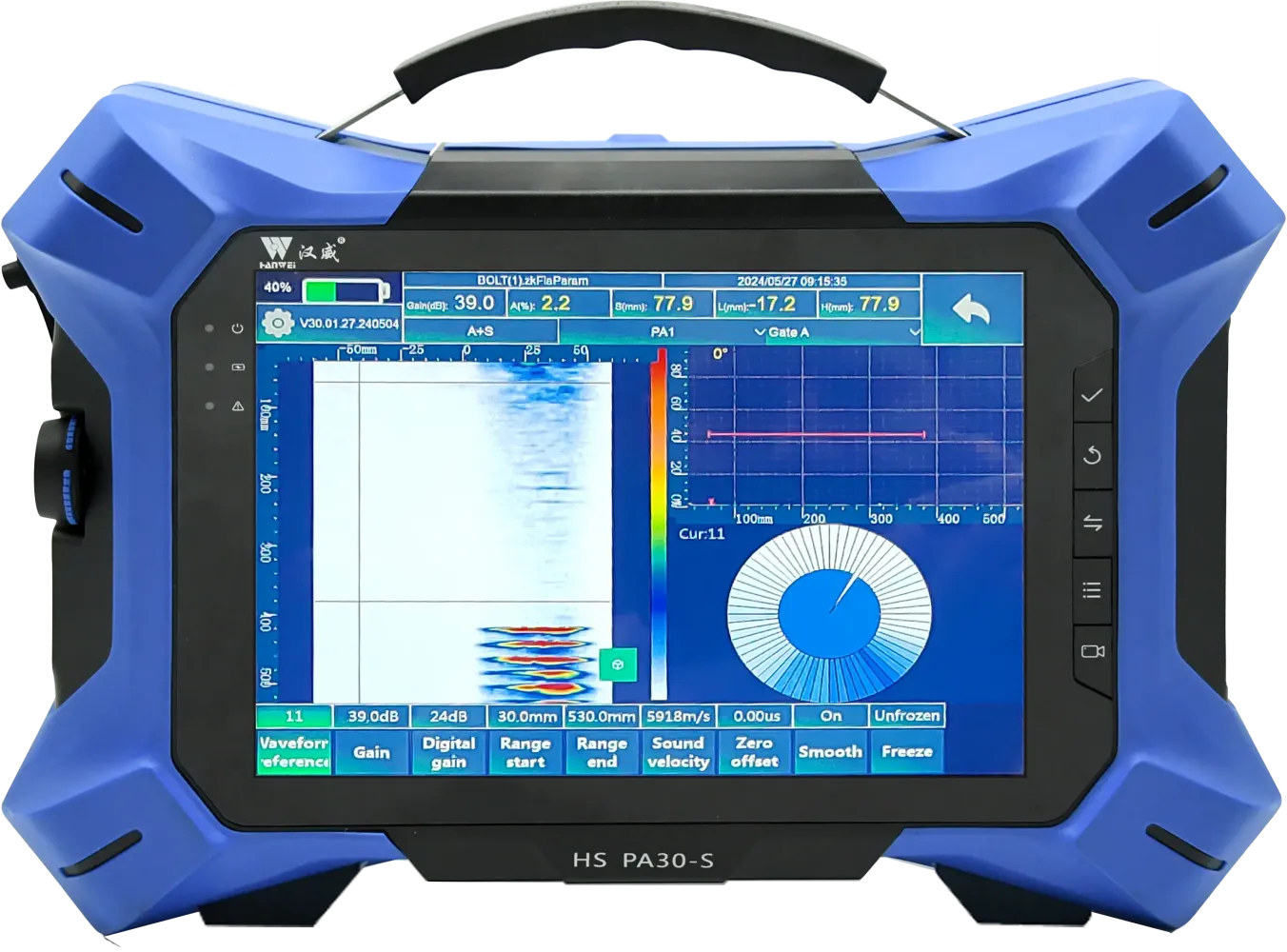

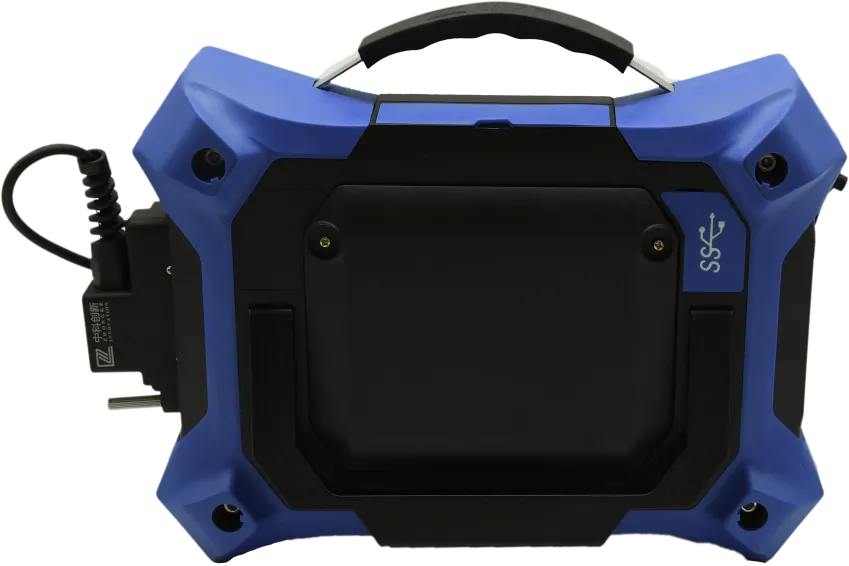

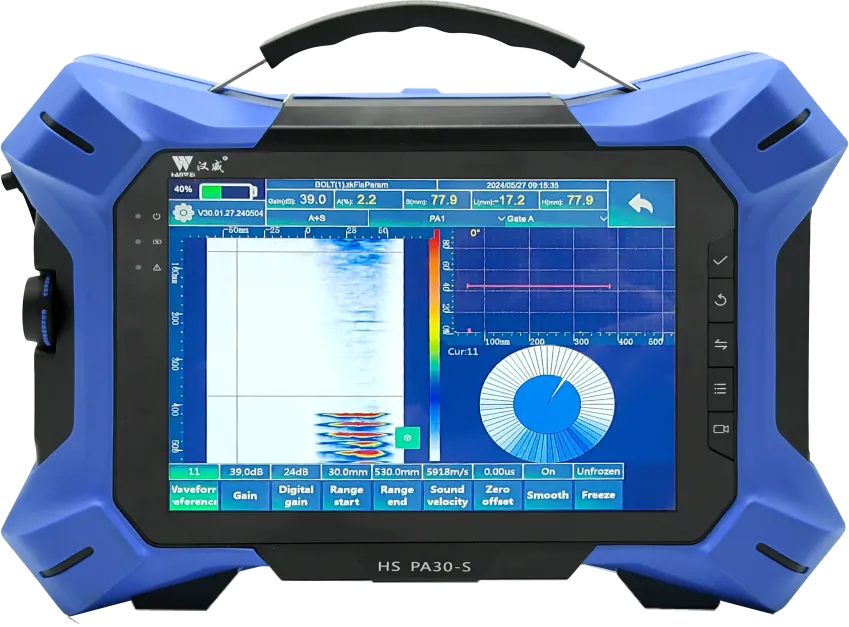

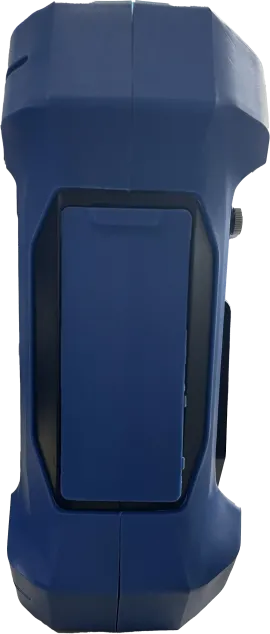

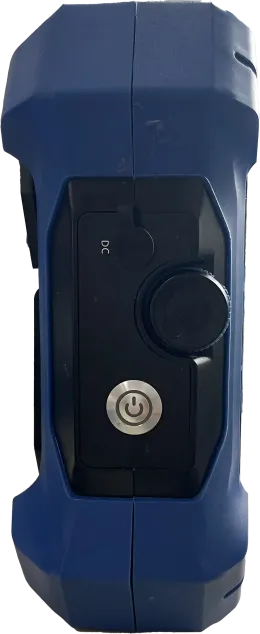

Дефектоскоп HS PA30-S

HS PA30-S - ультразвуковой дефектоскоп с фазированными решетками и функцией контроля болтов, позволяет выявлять трещины в болтах, определять степень затяжки. Прибор обладает высокой точностью измерений, удобным интерфейсом, простотой управления, компактными размерами и портативностью. Он подходит для быстрого обнаружения трещин на болтах и напряжений при креплении. Специальный сравнительный алгоритм для контроля болтов позволяет определять степень затяжки болтов с точностью до 1нс.

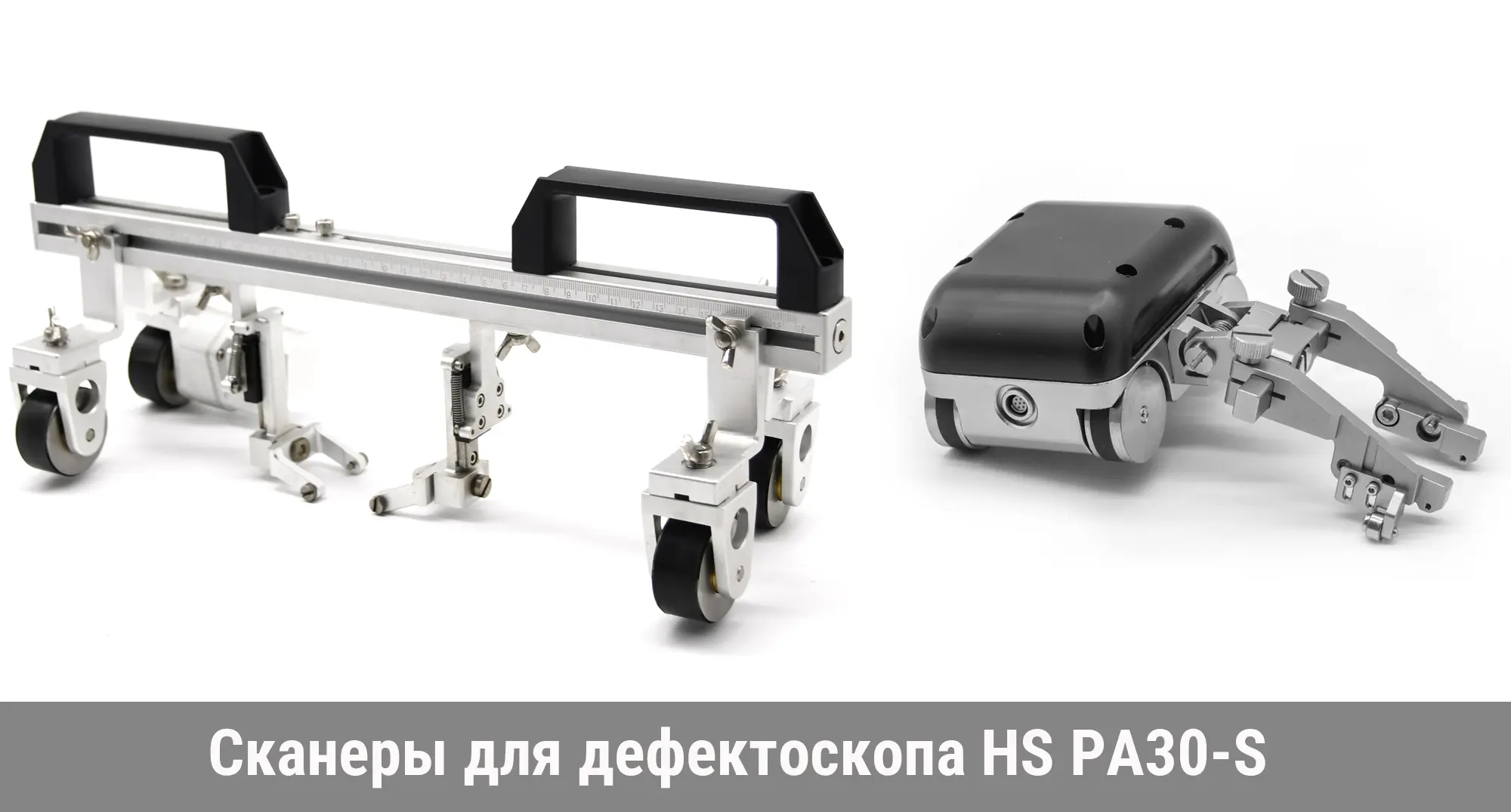

Используется для быстрого и точного обнаружения и оценки различных внутренних дефектов (трещин, включений, пористости, и т.д.) в конструкционных формах, таких как пластины, сварные швы, отливки, поковки, трубы., и т.д. Дефектоскоп находит дефекты в металлических материалах, таких как углеродистая сталь, нержавеющая сталь, легированная сталь, медь, алюминий, обнаруживает макро- и микродефекты в неметаллических материалах. А поддержка двухкоординатного датчика пути позволяет использовать прибор для контроля коррозии металла и расслоений в композитах с помощью сканеров и роликовых фазированных преобразователей.

Доступны модели до 128 каналов, что гарантируют лучшее покрытие и точность контроля.

 Режим фазированные решетки (ФР) обеспечивает работу ФР ПЭП с поддержкой линейного, секторного или комбинированного сканирований. Вывод информации на экран производится в виде A-; B-; C-; L-; S-; 3D- разверток которые соответствуют определениям EN 16018. Показания данных контроля нескольких групп или развёрток могут быть выведены на экран прибора одновременно.

Прибор поддерживает классический контроль сварных соединений фазированными решетками или TOFD методом. Визуализация данных интерфейса обнаружения с интеллектуальным поиском сигнала в один клик ускоряет обнаружение дефектов.

 Дифракционно-временной метод (TOFD) обеспечивает одновременную работу до двух групп с возможностью контроля стальных стенок толщиной до 100мм по требованиям, установленным ГОСТ ISO 10863-2022. При контроле с комбинацией режима фазированных решёток, данные TOFD и ФР можно одновременно выводить на экран прибора.

Программное обеспечение прибора позволяет импортировать САПР (CAD) модели сварного соединения, где можно настроить схемы прозвучивания с моделированием распространения ультразвуковых лучей в этом шве.

• В комплекте с каждым прибором поставляется ПО для просмотра и анализа собранных данных контроля на ПК и в приборе.

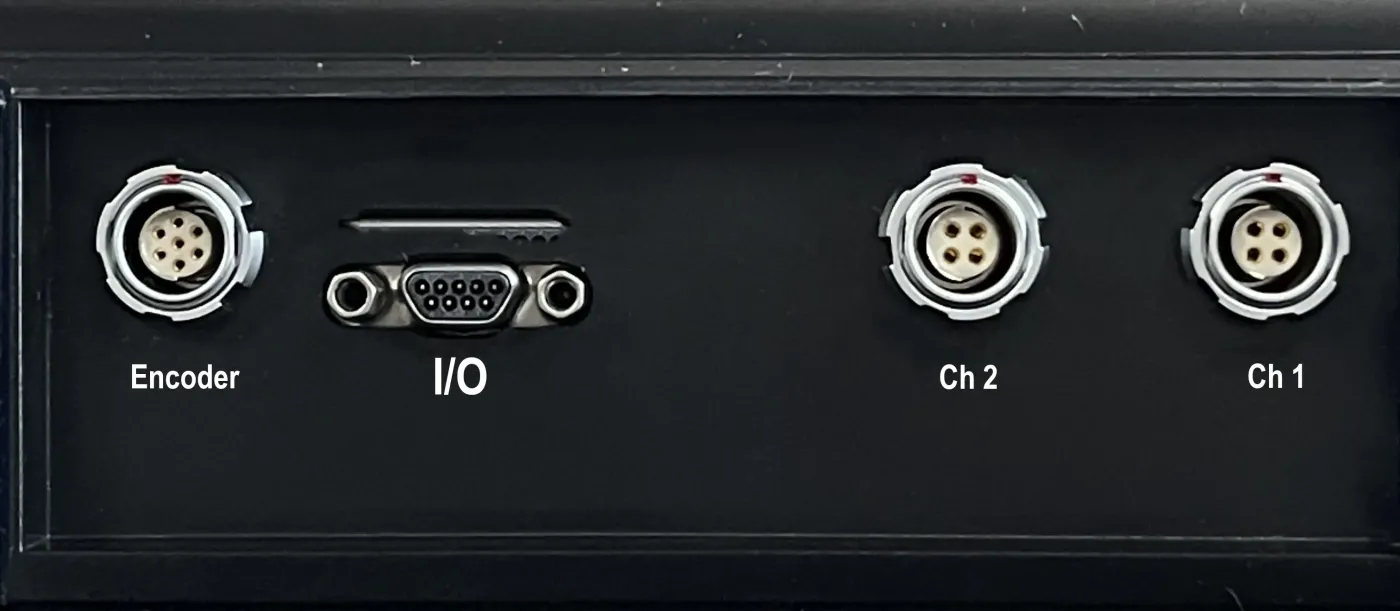

• Поддержка двухкоординатных датчиков пути для контроля коррозионных поражений металлов и расслоений и непроклеев композитов.
