Бороскопы Evident

Бороскопы

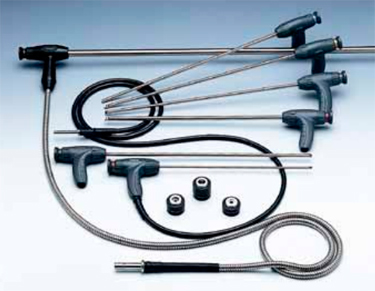

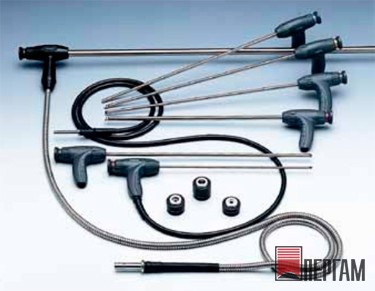

Применяется бороскоп (технический эндоскоп) для визуального контроля при прямом доступе в зону осмотра. Доступная цена и высокое качество изображения. Бороскоп Evident водонепроницаемый, в жесткой рабочей части этого технического эндоскопа для передачи изображения используются твердотельные линзы, а подсветка, как и у фиброскопов, обеспечивается внешним источником света через жгут стекловолокна с нерегулярной укладкой. Выпускаются бороскопы с диаметрами рабочих частей от 1,2 мм до 16 мм и рабочими длинами от 90 мм до 1,5 м. Простота и удобство в работе при высоком качестве изображения являются основными преимуществами приборов данного типа.

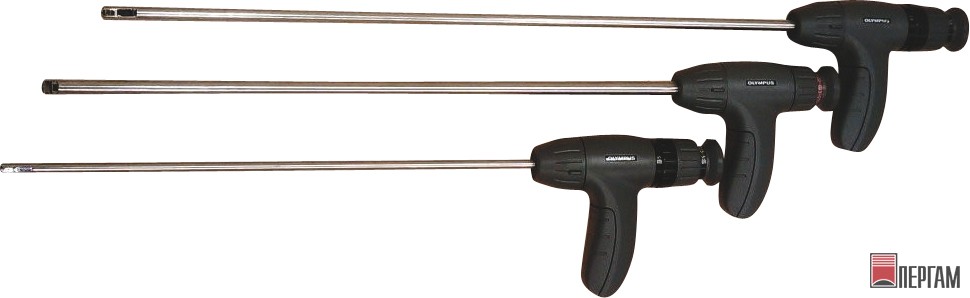

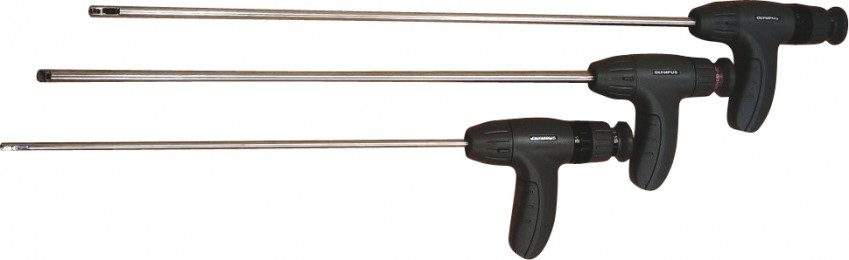

Стандартные жесткие бороскопы

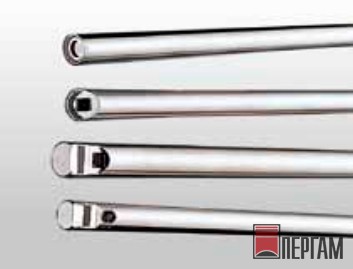

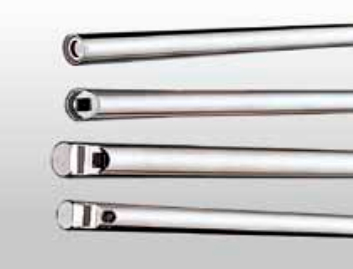

Доступен широкий диапазон стандартных жестких бороскопов различных диаметров, рабочей длины, направления и углов обзора. Рабочая часть из нержавеющей стали может использоваться при температуре от −20 до 150 °C. Представлен широкий размерный рад стандартных жестких бороскопов, отличающихся диаметром, рабочей длиной, направлением обзора и полем зрения (увеличения). Выполненная из нержавеющей стали рабочая часть может использоваться при температуре от –20 до 150 °С (от −4 до 302 °F). Доступно около 200 моделей с различными рабочими характеристиками. При подключении ПЗС-камеры или цифровой камеры торговой марки Evident возможно получение видиозаписей и фотоснимков контролируемых объектов.

Бороскопы сканирующие 5 серии (с качающейся призмой)

В некоторых случаях (например, при осмотре длинных лопаток или при «круговом» осмотре), требуется передвигать бороскоп вдоль объекта или менять тип прибора. Стандартные бороскопы 5 серии Evident имеют фиксированное направление обзора и хорошо подходят для осмотра относительно небольших поверхностей. Для полного осмотра необходимо иметь несколько стандартных бороскопов с различными направлениями и углами обзора. В сканирующих бороскопах 5 серии Evident используется качающаяся призма в объективной части, которая может изменять направление обзора от 45° до 115° к оси бороскопа (кроме того, рабочая часть вращается вокруг своей оси). В сочетании с величиной «моментального» угла поля зрения объектива (50°), такие приборы позволяют осматривать круговой сектор в 120°, не меняя положения прибора.

Бороскопы малого диаметра (мини-бороскопы)

Бороскопы малого диаметра применяются в тех случаях, когда для доступа в зону осмотра имеется отверстие диаметром менее 4 мм. Размерный ряд моделей мини-бороскопов очень широк и включает в себя приборы двух основных типов — с ультратонким волоконно-оптическим информационным каналом и со стержневыми линзами типа Selfoc (градан). Мини-бороскопы идеально подходят для различных целей, включая осмотр полостей точного литья, микроэлектронных компонентов, топливных форсунок и гидравлических механизмов. Мини-бороскопы выпускаются с диаметрами 0,9 мм; 1,2 мм; 1,7 мм; 2,5 или 2,7 мм; с длинами рабочих частей до 250 мм. Направление обзора мини-бороскопов может быть прямым (по оси рабочей части, угол 0°), скошенным (15°) или боковым (90°), при этом обеспечено наивысшее качество изображения для данного наружного диаметра. Размерный ряд мини-бороскопов был существенно расширен после запуска в серийное производство волоконо-оптических мини-бороскопов.

Бороскопы SolView

Бороскопы SolView предназначены для качественной и экономичной оценки состояния поверхности и пропайки контактов плат под электронными компонентами. Осмотр контактов микрокосхем электронных плат никогда еще не был так быстр, удобен и эффективен. SolView — простой и эффективный инструмент для осмотра контактов микросхем в местах их сочленения с электронной платой. Благодаря достаточно мощной батарее отпадает необходимость во внешних источниках питания. Контроль процесса сборки печатных плат очень важен при производстве плат и их компонентов. Целями такого контроля являются отслеживание качества сборки, оценка качества пайки и надежности монтажа микросхем. Появление инструмента SolView снизило стоимость контроля сборки для производителя, от которого в первую очередь выигрывают пользователи.
