УШС НК TapiRUS
Поставляется в минимальные сроки

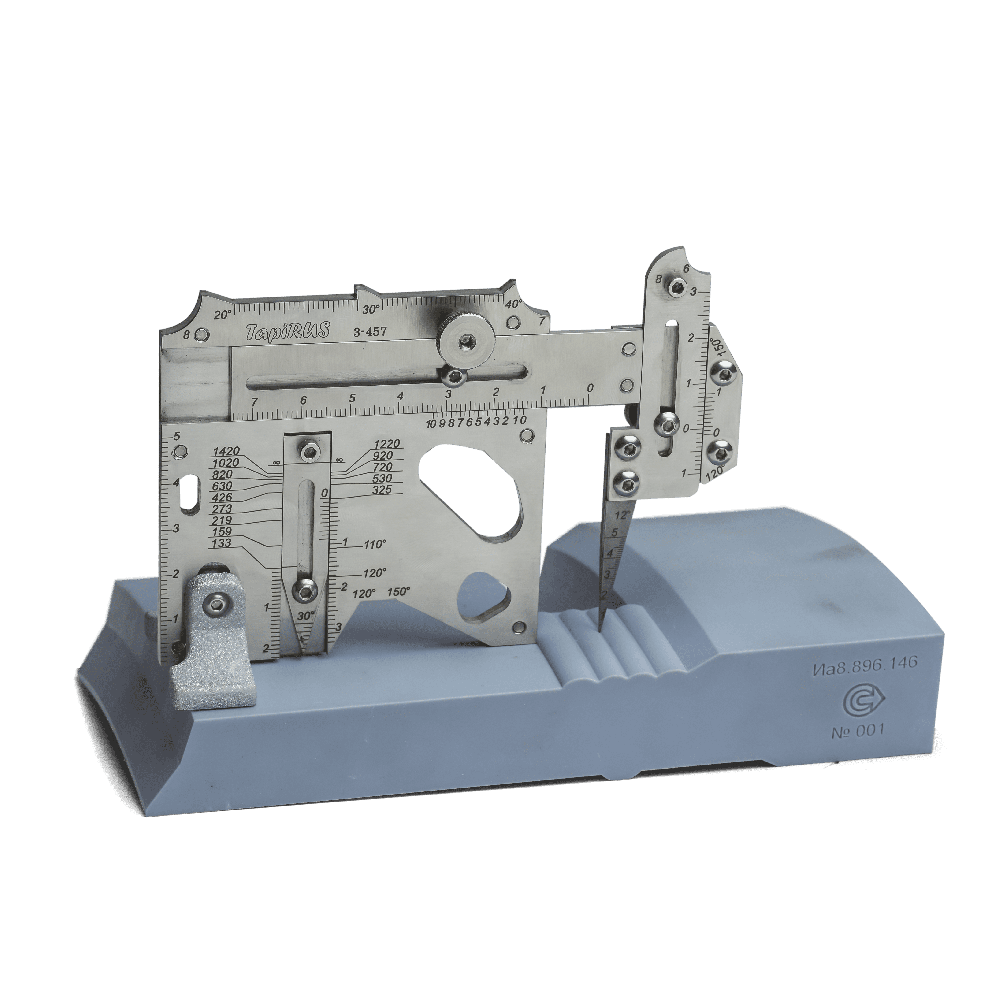

Универсальный шаблон для контроля поверхностных дефектов и качества сварных соединений

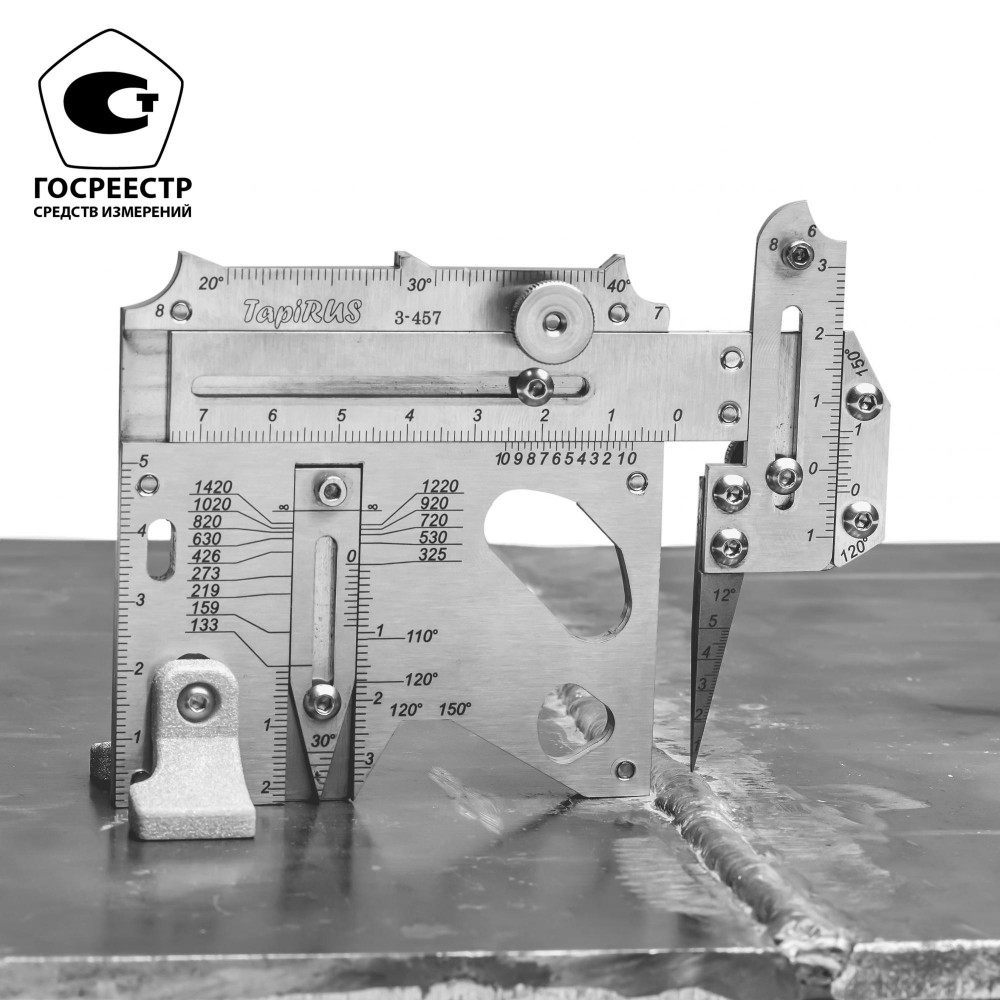

Средство контроля внесено в ГРСИ. УШС TapiRus разработан для замены многочисленных шаблонов и приспособлений, используемых при визуальном и измерительном контроле качества сварных соединений. Утвержден в качестве средства измерения геометрических параметров сварных соединений и поверхностных дефектов при проведении ВИК, поставляется с поверкой. Позволяет определять большинство геометрических параметров сварных соединений и поверхностных дефектов:
- Смещение кромок
- Угловое смещение
- Высота усиления шва
- Высота выпуклости (при сварке разнотолщинных элементов)
- Ширина усиления шва
- Увод (угловатость) кромок
- Глубина западания (между валиками)
- Неполное заполнение разделки кромок
- Чешуйчатость поверхности шва
- Плавность перехода
- Глубина подреза
- Глубина кратера шва
- Зазор в разделке
- Высота прихватки
- Высота корневого (заполняющего) слоя
- Толщина стенки
- Диаметр
- Овальность трубы
- Глубина коррозионных язв на основном металле
- Глубина коррозионных язв на сварном шве
- Глубина царапины (риски), задира на основном металле
- Угол скоса кромки
- Величина притупления
- Геометрические параметры вмятины
- Угол между свариваемыми элементами
- Катет
- Асимметрия углового шва
- Толщина углового шва
- Превышение (уменьшение) катета
- И др.

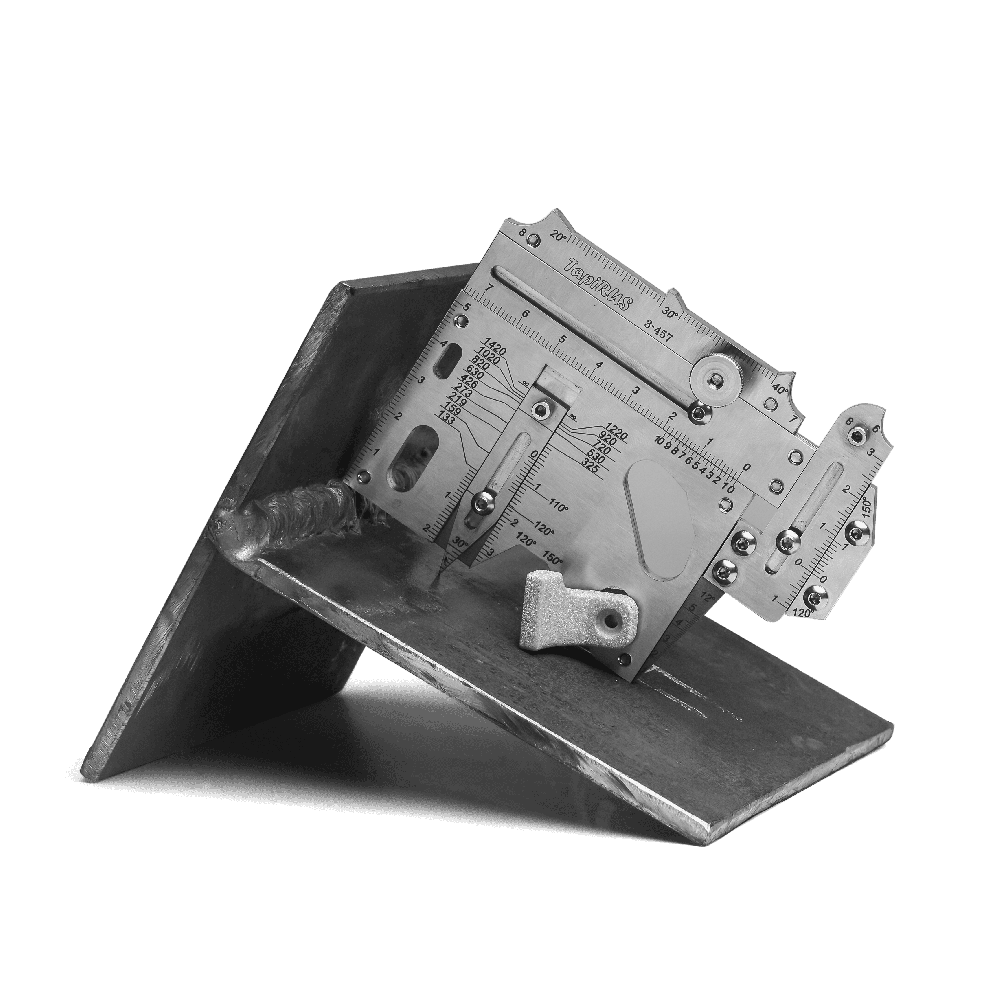

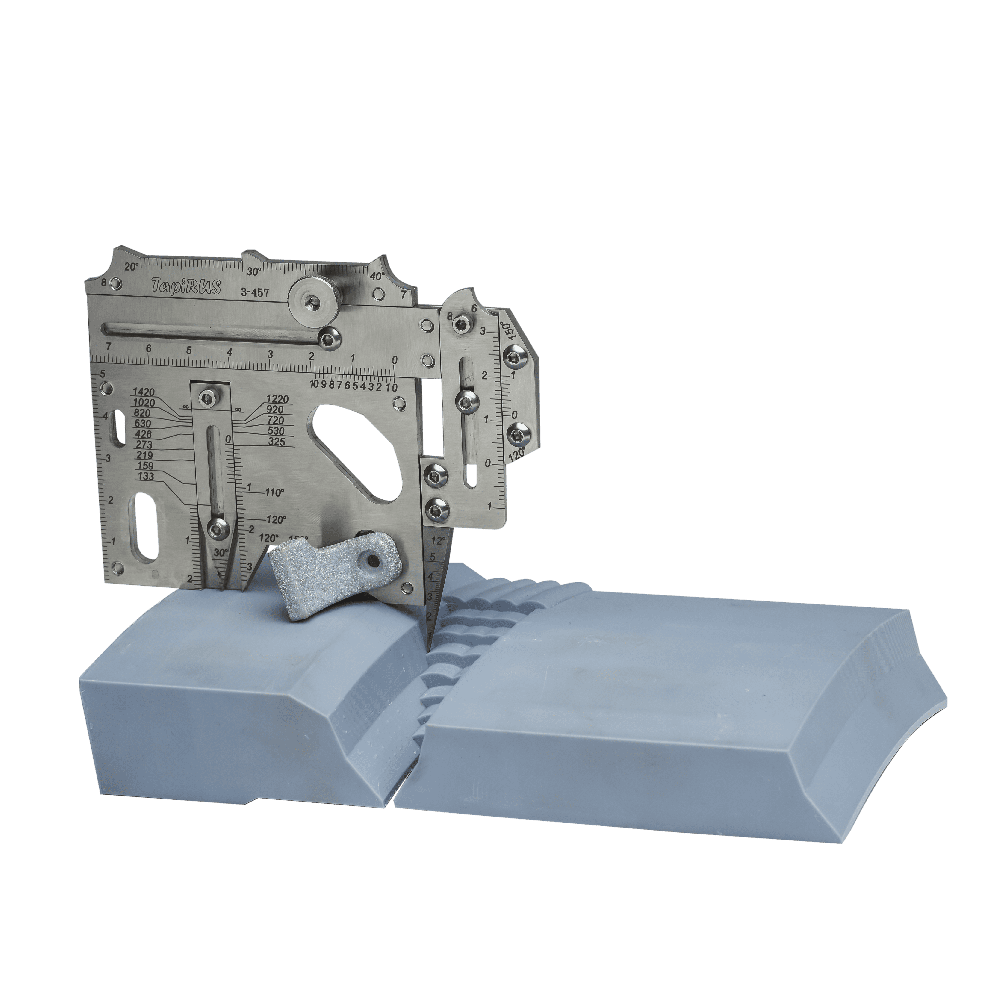

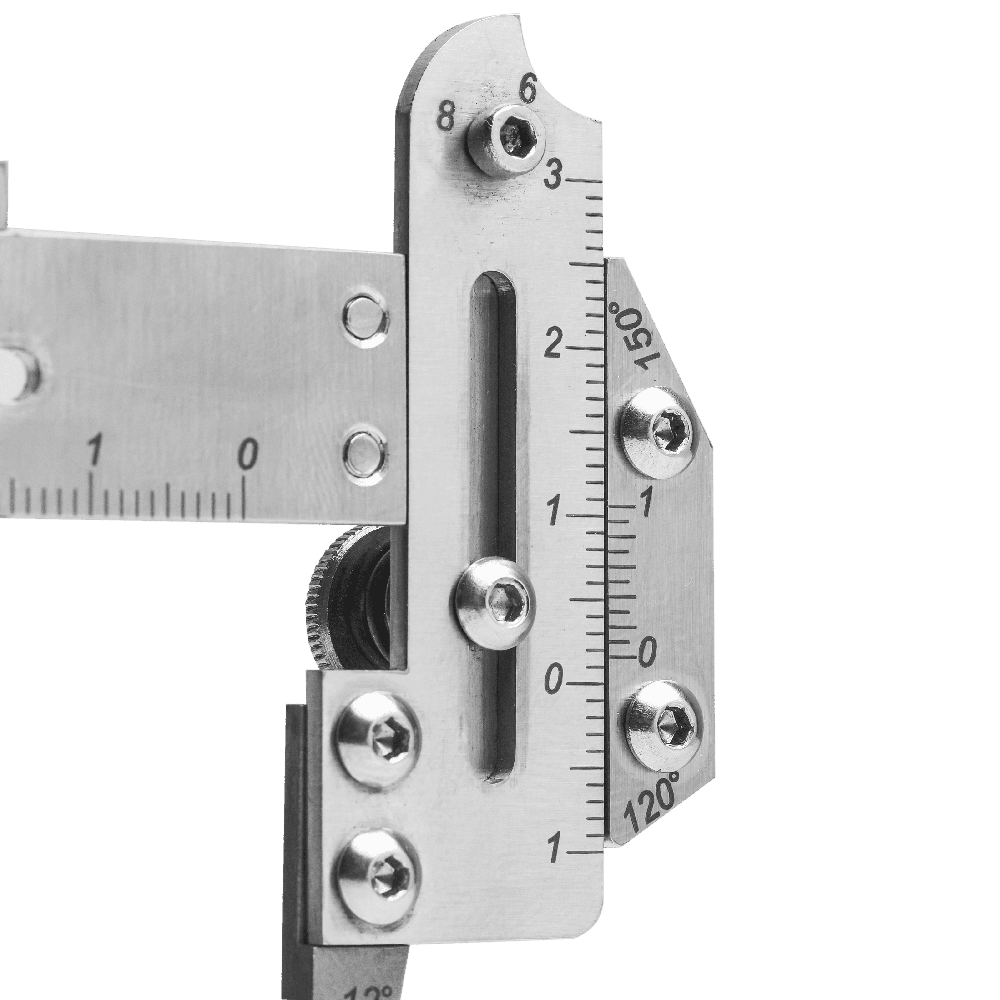

УШС TapiRUS оснащен опорами, позволяющими однозначно позиционировать шаблон на криволинейной поверхности. Для проведения измерений с погрешностью 0,1 мм на поверхность TapiRUS нанесены шкалы с нониусом. Содержит ряд калибров для оценки плавности перехода от наплавленного к основному металлу, величины катетов, радиусов и углов разделки кромок. Универсальный шаблон специалиста TapiRUS снабжён щупом со сменной измерительной иглой для определения величины зазоров и высот/впадин.
Разработка, подготовка к производству и изготовление TapiRUS проведены исключительно в цифровом формате. При производстве TapiRUS применяются новейшие лазерные и аддитивные технологии:
- Станки высокоточной лазерной резки в инертном газе;
- Пятиосевые обрабатывающие ЧПУ центры;
- Сверхточная цветная лазерная гравировка всего изделия в собранном виде;
- Лазерная стереолитография (SLA) – технология послойного синтеза материала из жидкого фотополимера.
Применение
- Атомная промышленность
- Энергетическая промышленность
- Нефтяная и газовая промышленность
- Трубопрокатные заводы
- Предприятия метрополитена
- Оборудование, работающее под давлением
- Машиностроение
- Металлоконструкции
- Железнодорожный транспорт
- Оборонно-промышленный комплекс
- Судостроение гражданское и военное
- Авиационная промышленность
- Аэрокосмическая отрасль
- Подъемно-транспортное оборудование
- Строительство и ЖКХ
- Тепловая энергетика
Особенности
- Выполнение измерений более 40 параметров сварных соединений (замена многочисленных шаблонов и приспособлений)
- Погрешность измерений 0,1 мм

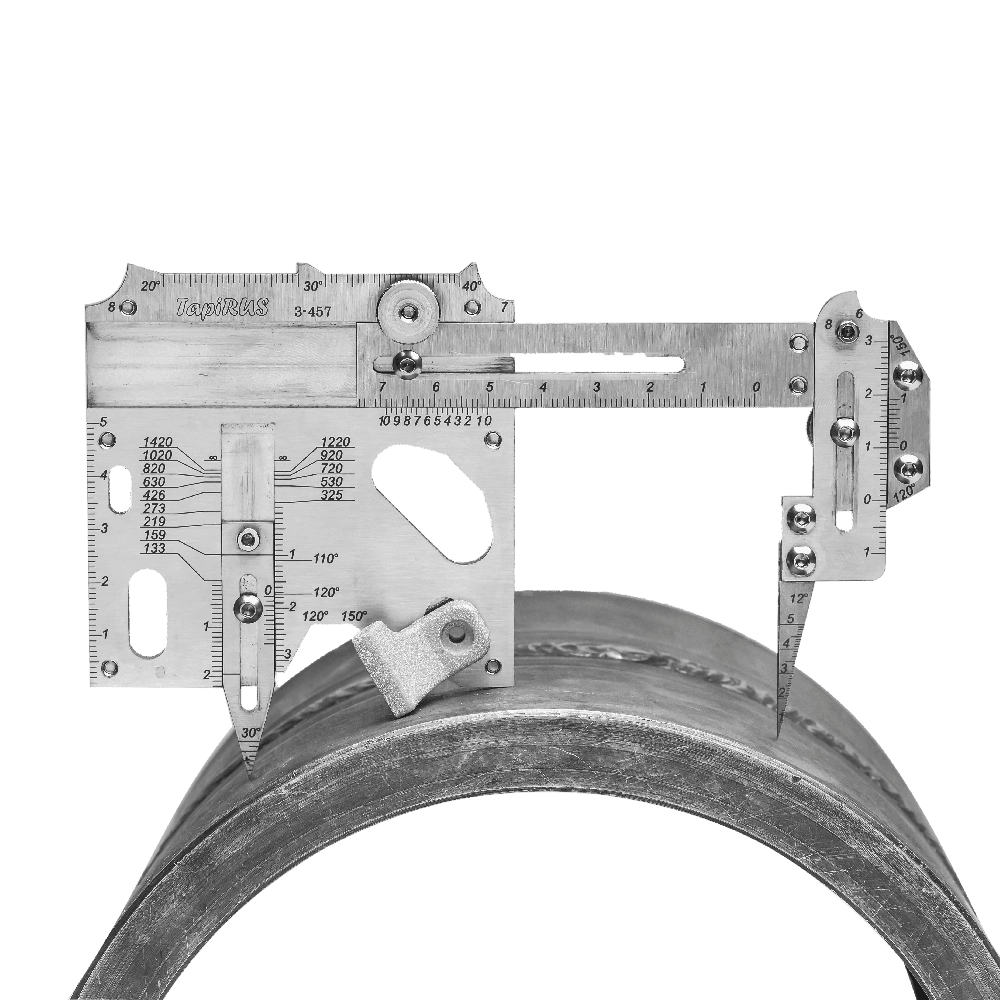

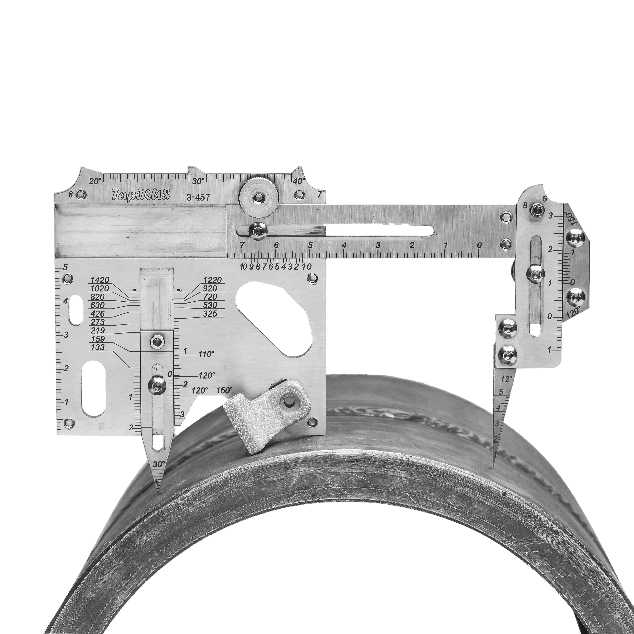

- Однозначное позиционирование на криволинейной поверхности
- Наличие калибров для оценки плавности перехода от наплавленного к основному металлу, величины катетов, радиусов и углов разделки кромок
- Снабжен щупом со сменной измерительной иглой для определения величины зазоров и высот/впадин

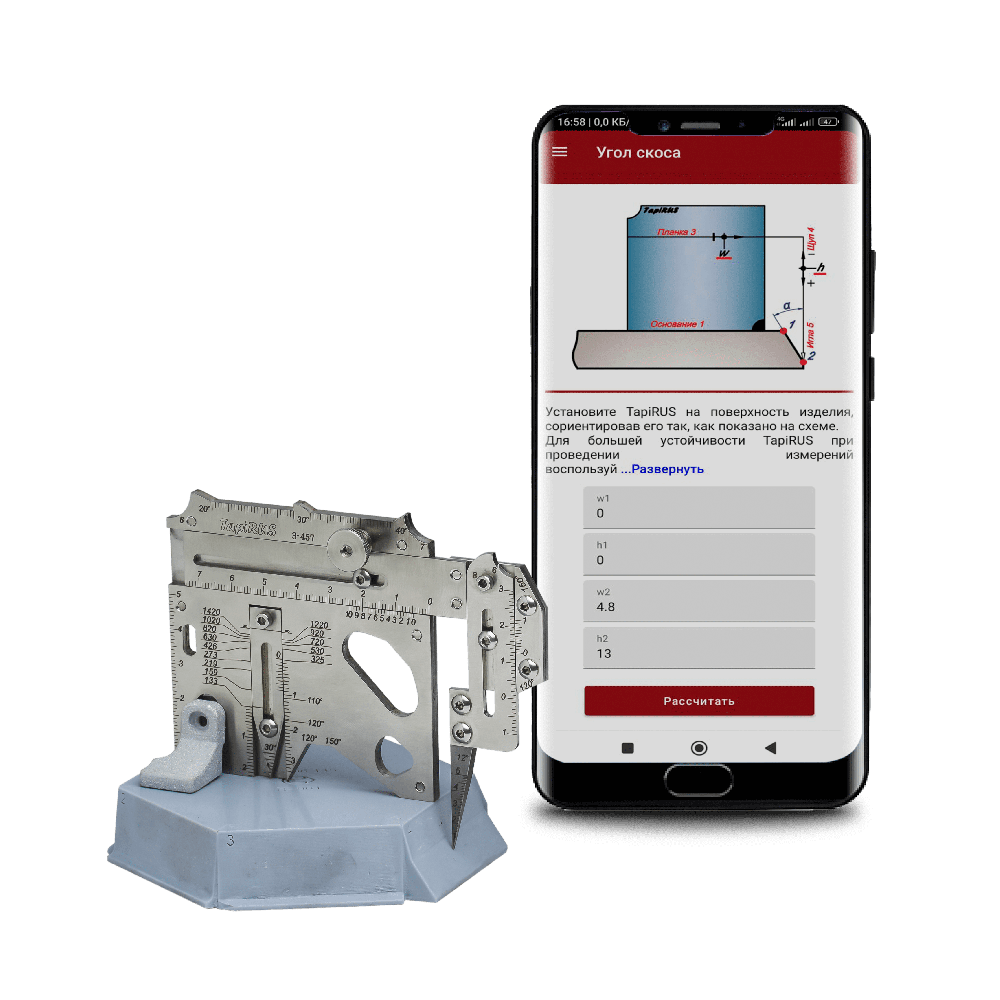

- Онлайн-калькулятор, обучающее пособие, эргономичные аксессуары, smart-версия.
Технические характеристики УШС НК TapiRUS
Измеряемый параметр |
Шкала |
Диапазон, мм |
Погрешность, мм |
|
Глубина, мм |
H |
0…20 |
±0,1 (в диапазоне 0…10 вкл.), ±0,5 (в диапазоне свыше 10…20) |
|
Высота, мм |
H |
0…6 |
±0,1 |
|
Ширина, мм |
W |
0…55 |
±0,1 (в диапазоне 0…10 вкл.), ±0,5 (в диапазоне свыше 10…20) |
|
Зазор, мм |
B C |
0…4 1…5 |
±0,25 ±0,05 |
|
Притупление, мм |
F, G |
0…25 |
±0,5 |
|
Габаритные размеры, мм, не более
|
115 х 85 х 15 115 х 85 х 42 |
±0,5 ±0,5 |
|
|
Средняя наработка на отказ, циклов, не менее |
55 000 |
||
|
Масса, кг, не более |
0,22 |
||
|
Средний срок службы, не менее |
1 года |
