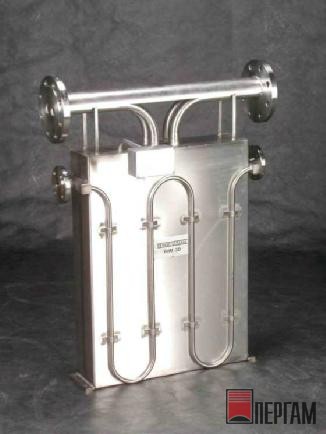

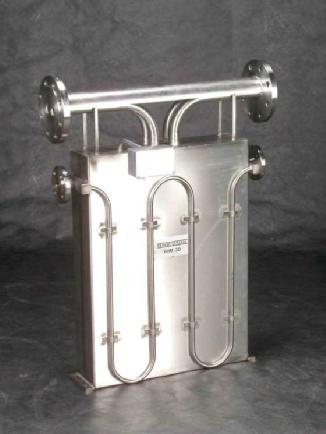

RHM 30 может измерять расходы до 36 т/час с давлениями до 400 бар. Эта модель среднего типоразмера, действительно надежная для универсального применения, изготовлена Rheonik, экспертами по измерителям массового расхода.

RHM 30 спроектирован для средних расходов и применения в жестких условиях. Благодаря дополнительно усиленным измерительным трубкам (до 400 бар), этот измеритель подходит для работы в широком диапазоне расхода при высоком давлении. Эта уникальная конструкция, которая предлагает превосходную работу и надежность, привлекла множество клиентов во всем мире. В отличие от других изготовителей, Rheonik использует патентованную колебательную систему в форме Омеги с торсионным стержнем и стабилизирующими планками, что в результате дает высокоточные измерения, которые не зависят от давления, даже при очень низких расходах. Измеритель имеет также чрезвычайно хорошую сходимость и высокую стабильность для применения в критических условиях.

Применение

Загрузка судов, сосудов, железнодорожных цистерн
Высокие температуры и другие сложные условия
Очень вязкая среда (низкий перепад давления и превосходная работа в условиях низких расходов)

Особенности

Выпускается усиленная версия (увеличенная толщина стенки измерительных трубок для дополнительной безопасности) – рабочее давление до 400 бар
Патентованная торсионная колебательная система
Возможна адаптация для оптимизированного решения по требованию заказчика Типовые диапазоны измерений от 8 кг/мин до 600 кг/мин
Соответствует требованиям PTB/NMI для откачки по закрытой системе
Соответствует требованиям EEx ATEX/CENELEC и CSA

Преимущества

Точность лучше чем 0.2%
Сходимость лучше чем 0.05%
Средние расходы в комбинации с высоким рабочим давлением
Патентованная конструкция торсионной колебательной системы обеспечивает наиболее стабильные измерения и отсутствие дрейфа
Повышенное отношение сигнал-шум благодаря применению торсионной колебательной системы Самый длительный срок службы и повышенная безопасность (низкое напряжение в сварных швах и увеличенная толщина стенки, повышающая устойчивость к абразивному воздействию)
Нет движущихся частей - фактически не требует обслуживания

Технические характеристики Расходомер Rheonik RHM 30

Характеристики

Температурный диапазон

Модели NT от -20 до +120 °C (от -4 до +248 °F)
Модели ET1 от -200 до +50 °C (от -328 до +122 °F)
Модели ET2 от -45 до +210 °C (от -49 до +410 °F)
Модели HT от 0 до +350 °C (от +32 до +662 °F)
Модели VHT от 0 до +400 °C (от +32 до +752 °F)

Электрическое подключение

Клеммная коробка / алюминий с покрытием (стандарт) IP 65 (Nema 4X)
Клеммная коробка из нержавеющей стали по за- просу IP 65
Кабельный ввод M25 x 1.5 (½" и ¾" NPT дополнительно)
Максимальная длина кабеля между RHM и RHE: 100 м (330 футов) 200 м (660 футов) только с разрешения изготови- теля

Корпус

Нержавеющая сталь: 1.4301 / SS 304
Класс защиты: IP 65 (Nema 4X) - более высокий по запросу -

Материал частей, находящихся в контакте с жидкостью

1.4571 / SS 316Ti (стандарт)
1.4539 / SS 904L по запросу
Hastelloy C22 по запросу
Тантал по запросу
Прочие материалы по запросу

Диапазон давления

140 бар при 120 °C (2030 psi @ 248 °F)
Дополнительно версии для высоких давлений 200 бар при 120 °C (2900 psi @ 248 °F) - более высокое давление по запросу -

Соответствие стандартам

ATEX (CESI 02 ATEX 053 X): Ex II 1 G, EEx ia IIС Т6-Т1
CSA (220705) Class I, Div 1 and 2, Groups А, В, С and D; Type 3
Соответствует требованиям, предъявляемым к оборудованию, применяемому для откачки по закрытой системе (PTB 1.32-97027224 и NMI TC 3382)
Соответствует требованиям, предъявляемым к оборудованию, работающему под давлением (PED), согласно директиве 97/23/EC
