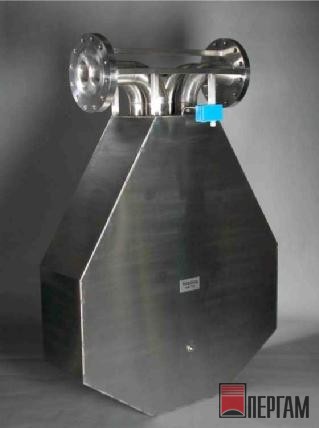

RHM 100 может измерять до 720 т/час, с использованием превосходной патентованной технологии измерительной части в форме омеги, изготовлен Rheonik, экспертами по измерите- лям массового расхода.

RHM 100 был разработан для удовлетворения возросшего спроса на кориолисовые массомеры с высоким объемом прокачки. Эта модель была спроектирована по проверенной технологии и быстро становится выбором номер один для применения при загрузке и разгрузке. Ее уникальная конструкция, обеспечивающая превосходную работу и надежность, привлекла множество клиентов по всему миру. В отличие от других изготовителей массовых расходомеров, Rheonik использует патентованную торсионную колебательную систему в форме Омеги со стабилизирующими планками, что приводит к высокой точности измерений, которая не зависит от давления, даже при очень низких значениях расхода. Измеритель также имеет чрезвычайно хорошую сходимость и высокую ста- бильность для применения в критических условиях.

Прменение

Загрузка судов, сосудов, железнодорожных цис- терн
Любой другой вид измерений при откачке по за- крытой системе
Очень вязкая среда (низкий перепад давления и превосходная работа в условиях низких значе- ний расхода)

Особенноости

Обширные диапазоны подключений к трубопро- воду от DIN до JIS согласно требованиям клиента
Малое расстояние между фланцами
Патентованная торсионная колебательная система
Возможна адаптация к условиям заказчика для оптимизированного применения
Типовые диапазоны измерений от 240 до 12.000 кг/мин
Соответствует требованиям PTB/NMI к оборудо- ванию для откачки по закрытой системе
Соответствует требованиям EEx ATEX/CENELEC и CSA

Преимущества

Точность лучше чем 0.2%
Сходимость лучше чем 0.05%
Высокие расходы для быстрого заполнения
Патентованная конструкция торсионной колеба- тельной системы обеспечивает самые стабильные и свободные от дрейфа измерения
Повышенное отношение сигнал-шум за счет при- менения торсионной колебательной системы
Повышенный срок службы и увеличенная безо- пасность (низкое напряжение в сварных швах и устойчивость к абразивному воздействию за счет увеличенной толщины стенки)
Нет движущихся частей, фактически не требует никакого обслуживания

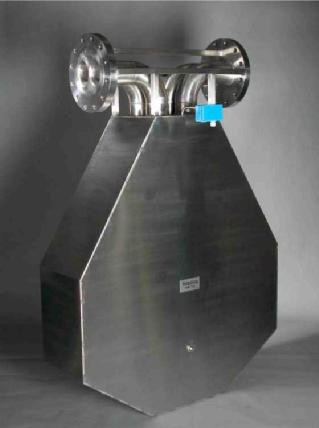

Технические характеристики Расходомер Rheonik RHM 100

Технические характеристики

Диапазон давления

Согласно номинальному значению для труб под- ключения к трубопроводу 100 бар (1450 psi)

Температурный диапазон

Модели NT от -20 до +120 °C (от -4 до +248 °F)
Модели ET от -45 до +120 °C (от -49 до +248 °F)
Модели ET2 от -45 до +210 °C (от -49 до +302 °F)

Электрическое подключение

Клеммная коробка / алюминий с покрытием IP 65 (Nema 4X)
Клеммная коробка из нержавеющей стали по запросу, IP 65 (Nema 4X)
Кабельный ввод M25 x 1.5 (½" и ¾" NPT дополнительно)
Максимальная длина кабеля между RHM и RHE: 100 м (330 футов) 200 м (660 футов) только с разрешения изгото- вителя

Материал частей, находящихся в контакте с жидкостью

1.4571 / SS 316Ti
Прочие материалы – дополнительно

Соответствие стандартам

ATEX (CESI 02 ATEX 053 X): Ex II 1 G, EEx ia IIС Т6-Т1
CSA (220705) Class I, Div 1 and 2, Groups А, В, С and D; Type 3
Соответствует требованиям, предъявляемым к оборудованию, применяемому для откачки по закрытой системе (PTB 1.32-97027224 и NMI TC 3382)
Соответствует требованиям, предъявляемым к оборудованию, работающему под давлением (PED), согласно директиве 97/23/EC

Корпус
