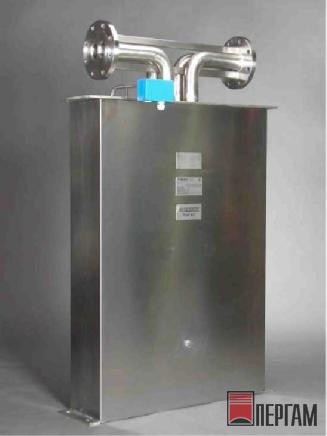

RHM 60 может измерять расходы до 180 т/ч, с использованием патентованной технологии измерителя в форме омеги, изготовлен Rheonik, экспертами по измерителям массового расхода.

RHM 60 был спроектирован для средних расходов и жестких прикладных условий. Благодаря дополнительно усиленным измерительным трубкам (выдерживают до 250 бар), этот измеритель подходит для применения во многих случаях при средних диапазонах расходов при работе с высоким давлением. Эта уникальная конструкция, которая предлагает превосходную работу и надежность, привлекла множество клиентов во всем мире. В отличие от других изготовителей, Rheonik использует патентованную колебательную систему в форме Омеги с торсионным стержнем и стабилизирующими планками, что в результате дает высокоточные измерения, которые не зависят от давления, даже при очень низких расходах. Измеритель имеет также чрезвычайно хорошую сходимость и высокую стабильность для применения в критических условиях.

Применение

Загрузка судов, сосудов, железнодорожных цистерн
Высокие температуры и другие сложные условия
Очень вязкая среда (низкий перепад давления и превосходная работа в условиях низких расходов)

Особенности

Выпускается усиленная версия (увеличенная толщина стенки измерительных трубок для дополнительной безопасности)
Патентованная торсионная колебательная система
Возможна адаптация для оптимизированного решения по требованию заказчика
Типовые диапазоны измерений от 30 кг/мин до 3000 кг/мин
Соответствует требованиям PTB/NMI для откачки по закрытой системе
Соответствует требованиям EEx ATEX/CENELEC и CSA

Преимущества

Точность лучше чем 0.2%
Сходимость лучше чем 0.05%
Средние расходы в комбинации с высоким рабочим давлением
Патентованная конструкция торсионной колебательной системы обеспечивает наиболее стабильные измерения и отсутствие дрейфа
Повышенное отношение сигнал-шум благодаря применению торсионной колебательной системы
Самый длительный срок службы и повышенная безо- пасность (низкое напряжение в сварных швах и увели- ченная толщина стенки, повышающая устойчивость к абразивному воздействию) Нет движущихся частей - фактически не требует обслуживания

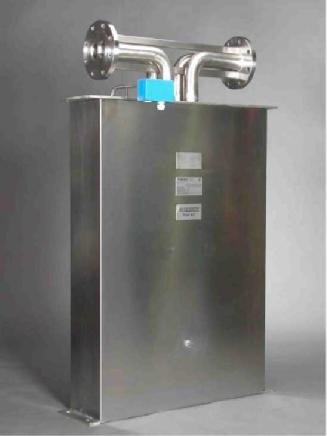

Технические характеристики Расходомер Rheonik RHM 60

Технические характеристики

Температурный диапазон

Модели NT от -20 до +120 °C (от -4 до +248 °F)
Модели ET1 от -200 до +50 °C (от -328 до +122 °F)
Модели ET2 от -45 до +210 °C (от -49 до +410 °F)
Модели HT от 0 до +350 °C (от +32 до +662 °F)

Электрическое подключение

Клеммная коробка / алюминий с покрытием (стандарт) IP 65 (Nema 4X)
Клеммная коробка из нержавеющей стали по запросу IP 65
Кабельный ввод M25 x 1.5 (½" и ¾" NPT дополнительно)
Максимальная длина кабеля между RHM и RHE: 100 м (330 футов) 200 м (660 футов) только с разрешения изготовителя

Корпус

Нержавеющая сталь: 1.4301 / SS 304
Класс защиты: IP 65 (Nema 4X) - более высокий по запросу -

Материал частей, находящихся в контакте с жидкостью

1.4571 / SS 316Ti (стандарт)
1.4539 / SS 904L по запросу
Hastelloy C22 по запросу
Тантал по запросу
Прочие материалы - дополнительно как специальная разработка

Диапазон давления

100 бар при 120 °C (1450 psi @ 248 °F)
Дополнительно версии для высоких давлений 200 бар при 120 °C (2900 psi @ 248 °F)

Соответствие стандартам

ATEX (CESI 02 ATEX 053 X): Ex II 1 G, EEx ia IIС Т6-Т1
CSA (220705) Class I, Div 1 and 2, Groups А, В, С and D;Type 3
Соответствует требованиям, предъявляемым к обору- дованию, применяемому для откачки по закрытой сис- теме (PTB 1.32-97027224 и NMI TC 3382)
Соответствует требованиям, предъявляемым к обору- дованию, работающему под давлением (PED), соглас- но директиве 97/23/EC
