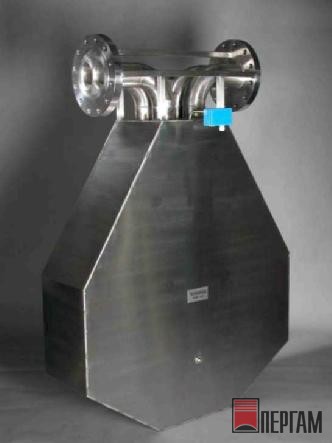

RHM 80 может измерять расходы до 480 т/ч, с использованием патентованной технологии измерителя в форме омеги, изготовлен Rheonik, экспертами по измерителям массового расхода.

RHM 80 был спроектирован для средних расходов и жестких условий применения. Дополнительно усиленные измерительные трубки делают этот измеритель подходящим для применений в условиях с коррозийной средой и высокой температурой. Эта уникальная конструкция, которая предлагает превос- ходную работу и надежность, привлекла множество клиен- тов во всем мире. В отличие от других изготовителей, Rheonik использует патентованную колебательную систему в форме Омеги с торсионным стержнем и стабилизирующи- ми планками, что в результате дает высокоточные измере- ния, которые не зависят от давления, даже при очень низ- ких расходах. Измеритель имеет также чрезвычайно хоро- шую сходимость и высокую стабильность для применения в критических условиях.

Применение

Загрузка судов, сосудов, железнодорожных цистерн
Высокие температуры и другие сложные условия
Очень вязкая среда (низкий перепад давления и пре- восходная работа в условиях низких расходов)

Особенности

Выпускается усиленная версия (увеличенная толщина стенки измерительных трубок для дополнительной безопасности)
Патентованная торсионная колебательная система
Возможна адаптация для оптимизированного решения по требованию заказчика
Типовые диапазоны измерений от 160 кг/мин до 8000 кг/мин
Соответствует требованиям PTB/NMI для откачки по закрытой системе Соответствует требованиям EEx ATEX/CENELEC и CSA

Преимущества

Точность лучше чем 0.2%
Сходимость лучше чем 0.05%
Высокие расходы для быстрого заполнения
Патентованная конструкция торсионной колебательной системы обеспечивает наиболее стабильные измерения и отсутствие дрейфа
Повышенное отношение сигнал-шум благодаря приме- нению торсионной колебательной системы
Самый длительный срок службы и повышенная безопасность (низкое напряжение в сварных швах и увели- ченная толщина стенки, повышающая устойчивость к абразивному воздействию)

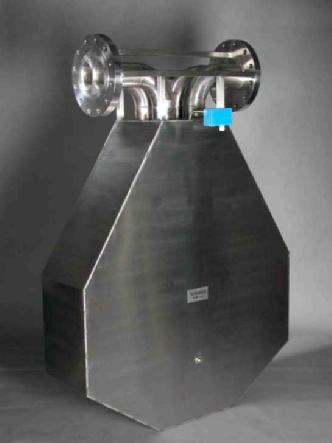

Технические характеристики Расходомер Rheonik RHM 80

Технические характеристики

Температурный диапазон

Модели NT от -20 до +120 °C (от -4 до +248 °F)
Модели ET1 от -200 до +50 °C (от -328 до +122 °F)
Модели ET2 от -45 до +210 °C (от -49 до +410 °F) Модели HT от 0 до +350 °C (от +32 до +662 °F)

Электрическое подключение

Клеммная коробка / алюминий с покрытием (стандарт) IP 65 (Nema 4X)
Клеммная коробка из нержавеющей стали по запросу - IP 65 -
Кабельный ввод M25 x 1.5 (½" и ¾" NPT дополнительно)
Максимальная длина кабеля между RHM и RHE: 100 м (330 футов) 200 м (660 футов) только с разрешения изготовителя

Корпус

Нержавеющая сталь: 1.4301 / SS 304 - прочее по запросу -
Класс защиты: IP 65 (Nema 4X) - более высокий по запросу –

Материал частей, находящихся в контакте с жидкостью

1.4571 / SS 316Ti
Прочие материалы по запросу

Диапазон давления

40 бар при 120 °C (580 psi @ 248 °F)
Дополнительно версии для высоких давлений (усиленная трубка) 100 бар при 120 °C (1450 psi @ 248 °F)

Соответствие стандартам

ATEX (CESI 02 ATEX 053 X): Ex II 1 G, EEx ia IIС Т6-Т1
CSA (220705) Class I, Div 1 and 2, Groups А, В, С and D;Type 3
Соответствует требованиям, предъявляемым к обору- дованию, применяемому для откачки по закрытой сис- теме (PTB 1.32-97027224 и NMI TC 3382)
Соответствует требованиям, предъявляемым к обору- дованию, работающему под давлением (PED), согласно директиве 97/23/EC
