Технология термокондуктометрических измерений TruRef компании Servomex не требует использования эталонной ячейки или эталонного газа, и она не подвержена влиянию тепломассобмена в пробе газа, нечувствительна к
изменению плотности пробы, давления и расхода.

Лидирующая работоспособность в классе таких газоанализаторов

Уникальная конструкция, основанная на применении тонкопленочной подложки и производстве в условиях "чистых комнат", обеспечивает измерительному преобразователю, реализующему технологию TruRef, лучшие в классе
характеристики по воспроизводимости и дрейфу.

Невысокая стоимость эксплуатации

Высокая стабильность и надежность методов измерения, реализуемых компанией Servomex, обеспечивает снижение частоты калибровки с небольшой стоимостью технического обслуживания, а интерфейс пользователя, общий с
платформами SERVOPRO MultiExact и SERVOFLEX Portables, существенно уменьшает нагрузку на обучение.

Два газоанализатора MonoExact могут быть установлены в одну 19-ти дюймовую стойку

Два газоанализатора MonoExact могут находиться рядом на панели для установки в один слот 19-ти дюймовой стойки.

Полноценная цифровая связь

Газоанализатор MonoExact предоставляет широкие возможности цифровой связи – непрерывный ASCII-выход (RS232), Modbus (RS485), Modbus TCP (Ethernet) и PROFIBUS (RS485).

Области применения

Разделение воздуха
Управление технологическими процессами
Контроль качества товара
Металлургическая промышленность
Чистота водорода
Получение гелия
Пункты смешивания газа (ПСГ)

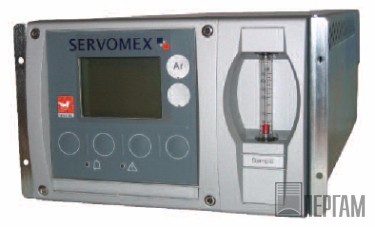

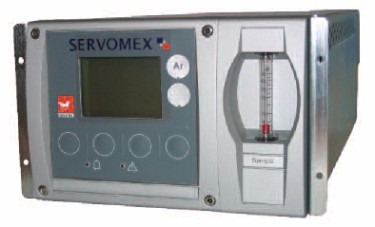

Технические характеристики SERVOPRO MonoExact TCD

Технические характеристики

Метод измерения

Термокондуктометрический (TCD)

Газ и доступные
диапазоны измерения:

0-1%

0-2%

0-5%

0-10%

0-20%

0-30%

0-50%

0-100%

50-100%

80-100%

90-100%

05512 Обычные газовые смеси

Ar в N2 или в O2, или в воздухе

✔

N2 в Ar

✔

He в N2

✔

He в O2

✔

05522 Горючие газовые смеси

H2 в Ar

✔

H2 в N2

✔

H2 в CO

✔

Рабочие характеристики

Основная погрешность:

<1% от диапазона

Воспроизводимость:

<0.5% от диапазона

Постоянная времени (T90) ▼ при расходе пробы:

<15 секунд при расходе 150 мл/мин

Дрейф:

<1% от диапазона в месяц

Расход:

100-200 мл/мин

Входы/выходы

Аналоговый выход:

Изолированный 4-20 мА/0-20 м

Диапазон аналогового выхода:

Свободный выбор в пределах диапазона измерения

Последовательный выход:

Непрерывный ASCII-выход по RS232

Сигнализация неисправностей + изменение диапазона:

Однополярные реле (30 В при 1 А) без напряжения

опции

Аналоговый выход:

Изолированный 0-10 В на канал

Цифровая связь:

Modbus ASCII или Modbus RTU на RS485, PROFIBUS на RS485, Ethernet (Modbus TCP)

Плата реле
сигнализации/состояния:

4 однополярные реле (30 В при 1 А) без напряжения: для сигнализации: по верхнему,
нижнему уровню; по состоянию – эксплуатация продолжается, требуется обслуживание. Совместимо с NAMUR (немецкий стандарт).

Плата реле калибровки:

3 однополярные реле (30 В при 1 А) без напряжения; для сигнализации: о потоке пробы, калибровочного газа для нижнего и верхнего пределов.
3 переключаемых входа без напряжения, замыкание для включения.
Конфигурация режима автоповерки/автокалибровки: инициализация, останов,
инициализация состояния "эксплуатация продолжается".
Конфигурация дистанционной калибровки: инициализация, останов, инициализация
состояния "эксплуатация продолжается".

Требования к пробе газа

Температура:

От 5˚C до 45˚C

Точка росы:

На 5°C ниже минимальной температуры окружающей среды

Состояние:

Без конденсации влаги, без масла, без агрессивных компонентов, негорючая

Частицы:

Отфильтрованные до 2 мкм

Сброс:

Сброс в атмосферу

Давление пробы газа:

35 ±21 кПа

▼	Для систем подготовки пробы с эжекцией анализируемого газа или систем подготовки пробы с подачей анализируемого газа под давлением – на входе 0.55 бара
