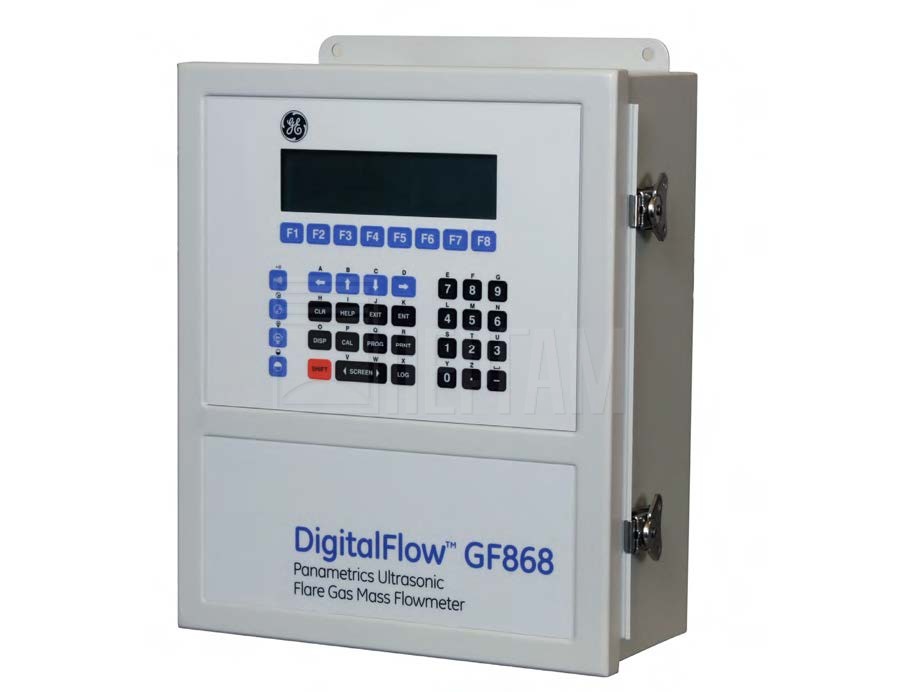

Расходомер Panametrics DigitalFlow GF868

Ультразвуковой расходомер факельных и попутных газов

Расходомер GF868 серии DigitalFlow – это полностью укомплектованная ультразвуковая система измерения расхода газов, предназначенная для следующего применения:

• Факельные газы
  • Отслеживание и предотвращение потерь от протечек с одновременной идентификацией вещества
  • Расчет общего материального баланса предприятия
  • Снижение стоимости затрат на использование пара с соответствующим его регулированием
  • Экономия энергии за счет исключения излишнего сжигания газов
  • Контроль выбросов в окружающую среду в соответствии с государственными законами
• Отходящие газы

Достоинства

• Измерение скорости, объемного и массового расхода
• Новый стандартный диапазон скорости потока газа до 100 м/с
• Новый расширенный диапазон скорости потока газа до 120 м/с *
• Измерение мгновенных значений среднего молекулярного веса
• Измерение расхода углеводородных газов
• Минимальное техническое обслуживание благодаря отсутствию движущихся деталей, отверстий или импульсных трубок, а также незначительная чувствительность к загрязнению и влажности
• Высокая точность измерения расхода вне зависимости от состава газа
• Измерение скорости потока газа от очень низкой до очень высокой
• Технология монтажа, испытанная в производственных условиях
• Встроенные сумматоры
• Встроенный источник питания для датчиков давления и температуры
• Широкой диапазон измерения скорости потока газа – 3490:1
• Одно- и двухканальные/двухлучевые конфигурации * Максимальная скорость может быть выше в специальных установках – консультируйтесь в компании Пергам.

Массовый расходомер факельного газа

Ультразвуковой расходомер GF868 серии DigitalFlow реализует запатентованную корреляционную времяимпульсную технологию измерения Correlation Transit-Time, цифровую обработку сигналов и точный метод расчета молекулярного веса. Дополнительно к этому, ему присущи известные достоинства ультразвукового способа измерения – надежность, не требующая регулярного технического обслужива- ния, высокая точность, быстродействие, широкий диапазон измерений – GF868 прекрасный выбор для применений, связанных со сжиганием газов в факеле.

Лучшая технология для факельного газа

Ультразвуковой метод измерения – это идеальная технология для применений, связанных со сжиганием газов в факеле, она не зависит от свойств газа и при ее реализации не создается никаких помех движению потока. Ультразвуковые преобразователи, выполненные полностью из металла и установленные на трубе, посылают ультразвуковые импульсы вверх и вниз по течению через поток газа. По разности времен прохождения ультразвуковых импульсов между преобразователями, установленными ниже и выше по потоку, компьютер, встроенный в расходомер GF868, используя методы цифровой обработки в сочетании с современными способами кодирования и корреляционного детектирования сигнала, рассчитывает скорость, объемный и массовый расходы факельного газа. Сигналы от датчиков давления и температуры позволяют также рассчитать объемный расход, приведенный к нормаль- ным условиям. Для обеспечения максимальной точности используется двухканальная модель GF868, которая может быть установлена для двухлучевого измерения расхода в одном месте трубопровода. Двухканальная модель может также применяться для измерения расхода в двух различных трубах или в двух различных точках одной трубы.

Простота монтажа и установки

Система для измерения расхода состоит из двух ультразвуковых преобразователей для каждого измерительного канала, предусилителей и электронного блока. Ультразвуковые преобразователи могут быть установлены в измерительный участок или, непосредственно, в технологическую линию, используя процедуру "горячей или холодной врезки". Электронный блок GF868 может быть установлен на расстоянии до 300 м от ультразвуковых преобразователей.

Один прибор – широкий диапазон измерения в различных условиях эксплуатации

Высокий расход

Расходомер GF868 серии DigitalFlow реализует новый стан- дартный динамический диапазон по скорости 3280:1 и новый расширенный динамический диапазон измерения скорости 3940:1. Он позволяет измерять скорость потока от 0,03 до 100 м/с – стандартный диапазон в обоих направлениях движения потока, а версия с расширенным диапазоном измере- ния – до 120 м/с в одном направлении, в стационарном или быстро изменяющемся потоке в трубах диаметром от 2 до 120 дюймов (от 76 мм до 3 м). В пределах рабочего диапазо- на один расходомер DigitalFlow GF868 обеспечивает измере- ние расхода в большинстве возможных условий, которые могут иметь место в технологических линиях факельного газа. Расширение диапазона измерения скорости до 100 м/с в стандартных приборах реализовано без потери точности.

Низкий расход

В базовом режиме объемный расход в факельных системах часто соответствует скорости потока в пределах от 0,03 до 0,3 м/с. Расходомер факельного газа обеспечивает высокую точность измерения, как в этом диапазоне, так и при боль- шой скорости в условиях сбоев в факельной системе или сбросе газа. Дополнительные лучи, более длинные ходы акустических лучей, нестандартные конфигурации и направ- ление этих ходов используются для получения точных из- мерений при низких расходах. Комбинация двух способов установки с использованием двухканального прибора по- зволяет измерять низкие расходы – диагональная установка ультразвуковых преобразователей 45 и высокие расходы – установка по хорде со скосом 90. Диагональная установка под углом 45 обеспечивает большую длину хода луча и позволяет измерять низкую скорость с высокой точностью, а установка по хорде со скосом 90 – большие расходы.

Идентификация источников протечек, снижение расхода пара и улучшение материального баланса предприятия

Утечки и перерасход пара – две основные причины потерь продукта и энергии. Их снижение немедленно приведет к увеличению общей эффективности работы предприятия. Окупаемость полной установки расходомера GF868 – дело нескольких месяцев. Дальнейшая эксплуатация GF868 приведет к еще более существенной экономии энергии и уменьшению потерь продукта. Компьютер, встроенный в GF868, использует сигналы от датчиков температуры и давления, а также предварительно измеренную величину скорости звука в газе, для расчета мгновенного значения среднего молекулярного веса газа. Эти параметры помогают идентифицировать источники протечек в трубопроводной системе факельного газа. Даже очень небольшое увеличение расхода в системе может указать на причину утечки, например на неполную герметич- ность предохранительного клапана. Изменение среднего молекулярного веса газа может быть использовано для локализации источника протечки. Быстрая идентификация и исключение причин протечек позволяет значительно сократить потери энергии и продукта. Величина массового расхода может быть использована для расчета массового баланса и контроля инжекции пара в факельную насадку. Точное определение расхода и среднего молекулярного веса газа, поступающего на факел, позволяет осуществлять корректное регулирование подачи пара в факельную насадку. При этом может быть снижен расход пара с одновременным уменьшением вредных выбросов в соответ- ствии с нормативными документами по охране окружающей среды.

GF868 разработан для эксплуатации в сложных условиях факельных систем

GF868 не имеет движущихся деталей, которые подвержены загрязнению и износу. Его запатентованные ультразвуковые преобразователи не создают помех движению потока, изготовлены из титана и других металлов, которые не подвер- жены коррозии из-за воздействия окружающей среды, обычно имеющей место в таких применениях, и могут эксплуатироваться в опасных зонах. Широкий динамический диапазон позволяет измерять скорость газа в пределах от 0,03 до 120 м/с. В отличие от тепловых расходомеров, показания приборов, реализующих ультразвуковой время- импульсный метод измерения расхода, не зависят от коэффициента теплопередачи факельного газа, а сами приборы не требуют регулярного технического обслуживания. Эти и другие уникальные особенности GF868 серии DigitalFlow выгодно отличают его от других типов расходомеров факельного газа.
