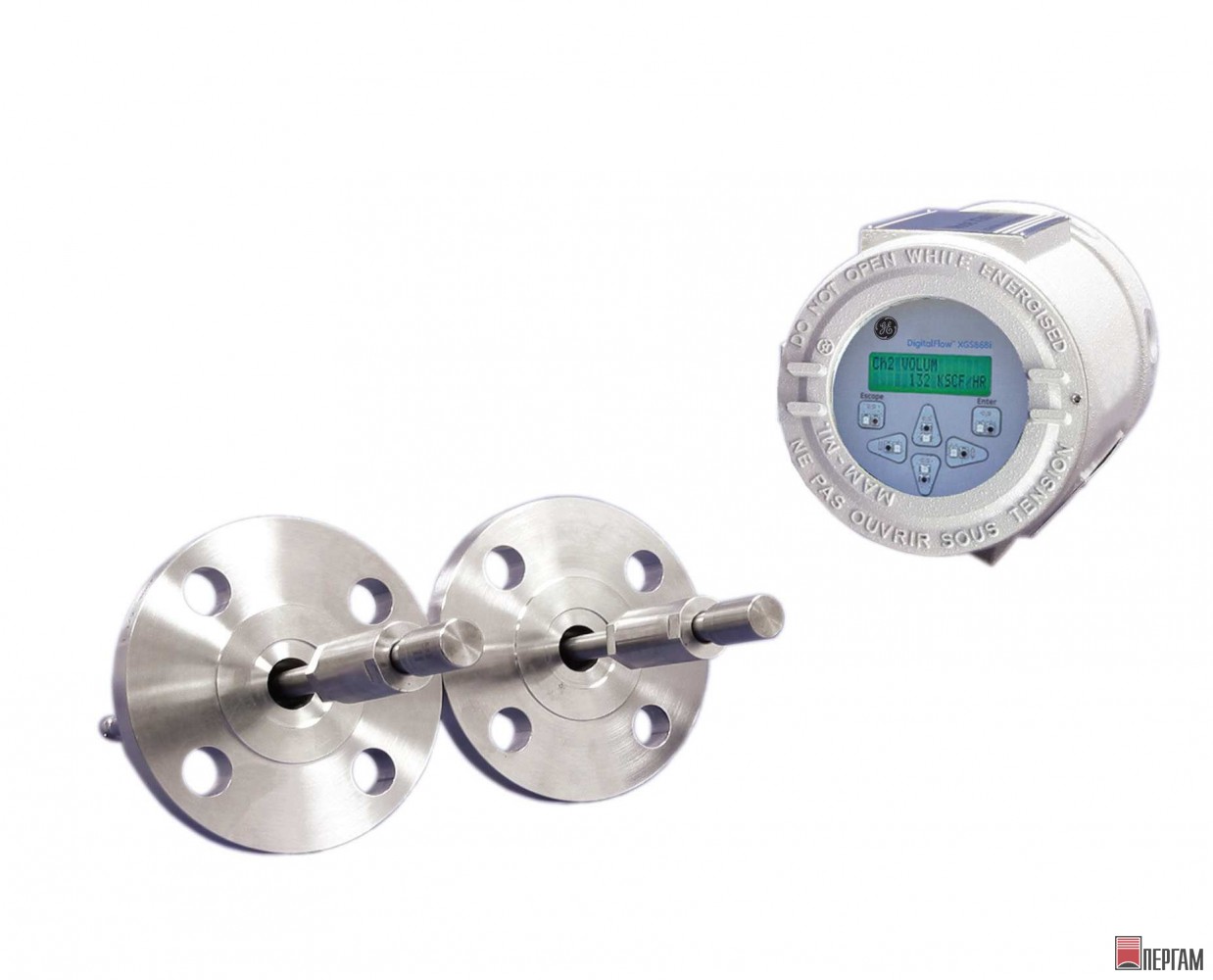

Расходомер Panametrics DigitalFlow XGS868

Стационарный ультразвуковой расходомер пара

DigitalFlow™ XGS868 - измерительный преобразователь расхода пара. XGS868 новый ультразвуковой расходомер серии расходомеров DigitalFlow фирмы Panametrics. Обе, одноканальная и двуканальная модели преобразователя разработаны для измерения массового расхода насыщенного и перегретого пара, а также объемного расхода влажного пара. XGS868 представляет собой широкодиапазонный, простой в установке и точный расходомер, практически не требующий технического обслуживания.

Компактное исполнение

Все электронные элементы преобразователя XGS868 размещены в его компактном корпусе, который может быть установлен непосредственно на трубопроводной линии или газоходе в точке контроля, значительно упрощая подключение ультразвуковых преобразователей и повышая надежность системы измерения расхода в целом.

Корреляционная времяимпульсная технология

XGS868 основаны на использовании корреляционной времяимпульсной технологии измерения расхода Correlation Transit-Time фирмы Panametrics. Прибор измеряет время похождения акустического сигнала между двумя ультразвуковыми преобразователями, а затем рассчитывает величину расхода измеряемой среды.

Измерение массового расхода

Величина этого расхода с одновременным вводом значений температуры и давления позволяет мощному встроенному компьютеру рассчитать массовый расход пара. Значения массового расхода могут быть отображены локально на дополнительно встроенном в XGS868 дисплее или переданы в удаленную систему, используя порты RS232 или RS485. Порт RS485 обеспечивает удаленному компьютерному терминалу доступ к расширенным функциям программирования XGS868.

Двухканальная модель

Дополнительно к стандартной одноканальной модели XGS868, двухканальная модель обеспечивает увеличение точности в случае применения двухлучевого способа измерения расхода на одной трубе. Двухканальная модель может также использоваться для измерения расхода в двух различных трубах. Для каждого из каналов измерения расхода используется независимая пара ультразвуковых преобразователей фирмы Panametrics, которые при установке в трубопровод не создают помех движению потока.

Снижение эксплуатационных затрат

Измерительные преобразователи расхода пара XGS868 не создают препятствий движению потока среды и, соответственно, потерь давления, что снижает необходимость их регулярного обслуживания в отличии от других расходомеров, требующих значительных затрат на техническое обслуживание. Специальное металлическое уплотнение ультразвуковых преобразователей, которое поставляется с XGS868, защищает от капельной эрозии и влияния температурных циклов расширения.

Эксплуатация в широком диапазоне изменений расхода и давления пара

В отличии от традиционных расходомеров, преобразователь XGS868 может быть использован в широком диапазоне изменения расхода влажного, насыщенного или перегретого пара при давлении до 22 МПа. Динамический диапазон XGS868 равен 1500:1.

Измерение расхода при высоких температурах среды

Максимально возможная температура применения 205°С стандартной системы ультразвуковых преобразователей 205°С может быть увеличена до 500°С при использовании новой системы ультразвуковых преобразователей BWTТМ (Bundle Wavequide TechnologyTM - волноводная концентрация пучка импульсов) фирмы Panametrics.

Отсутствие необходимости в регулярном техническом обслуживании

XGS868 представляет дальнейшее развитие серии современных ультразвуковых расходомеров газа фирмы Panametrics. Ультразвуковые преобразователи XGS868 не приводят к потерям давления, не имеют движущихся частей или деталей, где могут накапливаться загрязнения. Прибор не требует регулярного технического обслуживания и обеспечивает надежные, свободные от дрейфа измерения расхода.

Большой выбор конфигураций прибора и ультразвуковых преобразователей

Широкий набор ультразвуковых преобразователей и измерительных ячеек как стандартных, так и выполненных в соответствии с требованиями заказчика, обеспечивают максимальную гибкость и универсальность системы измерения расхода, которая может применяться для труб диаметром 1200 мм и более.
