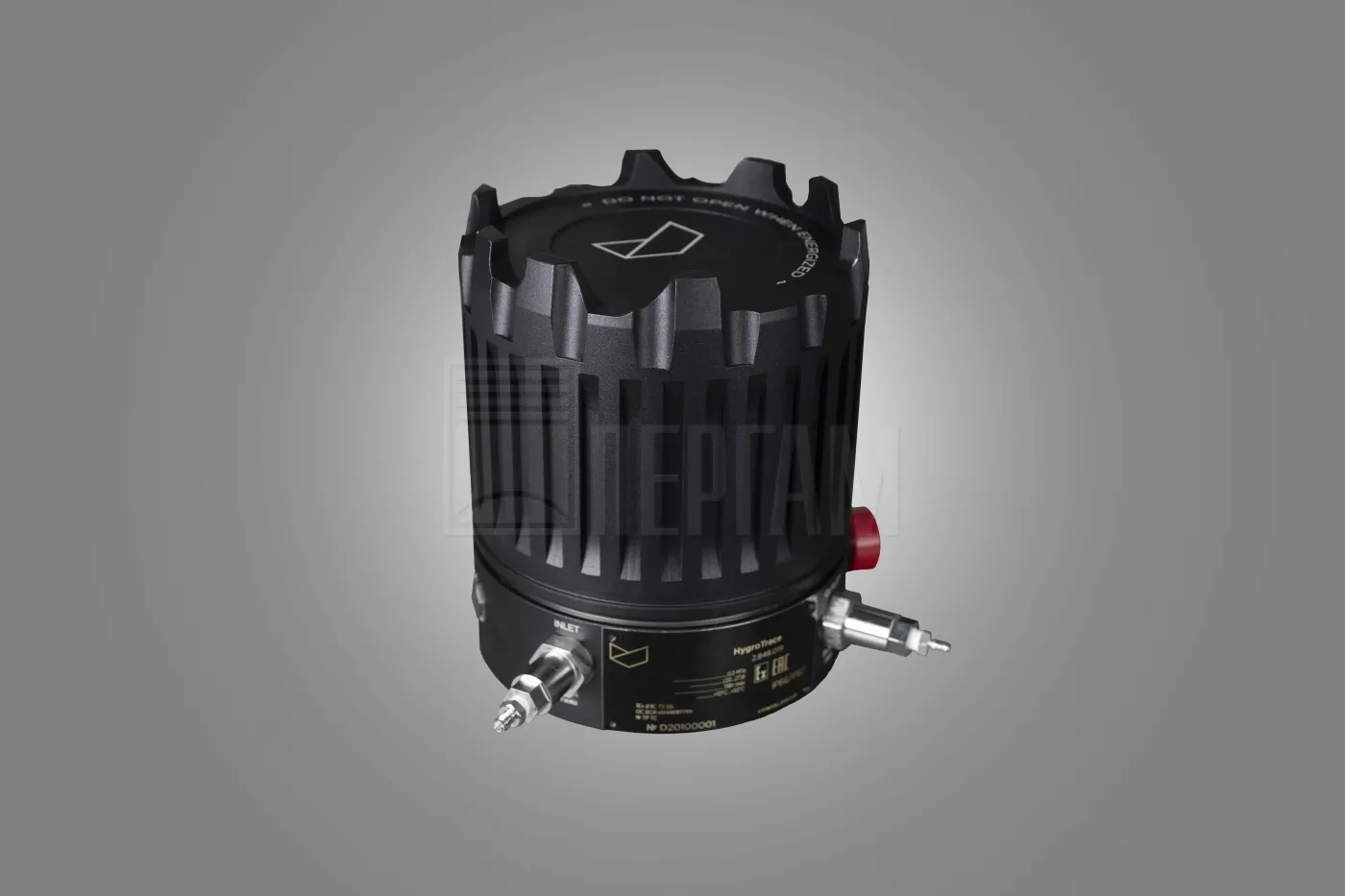

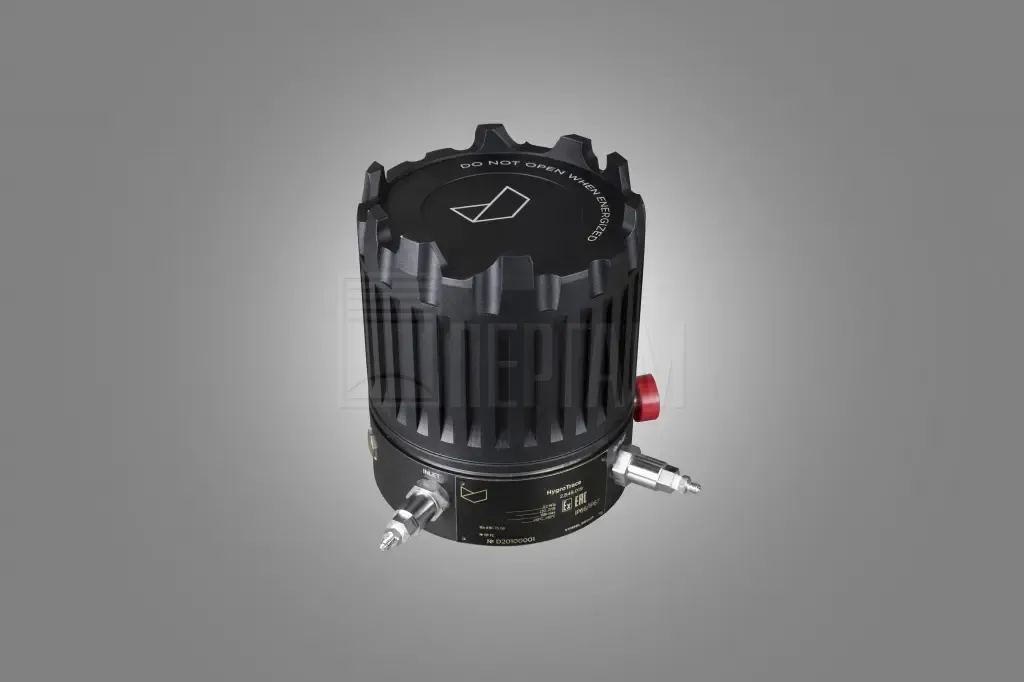

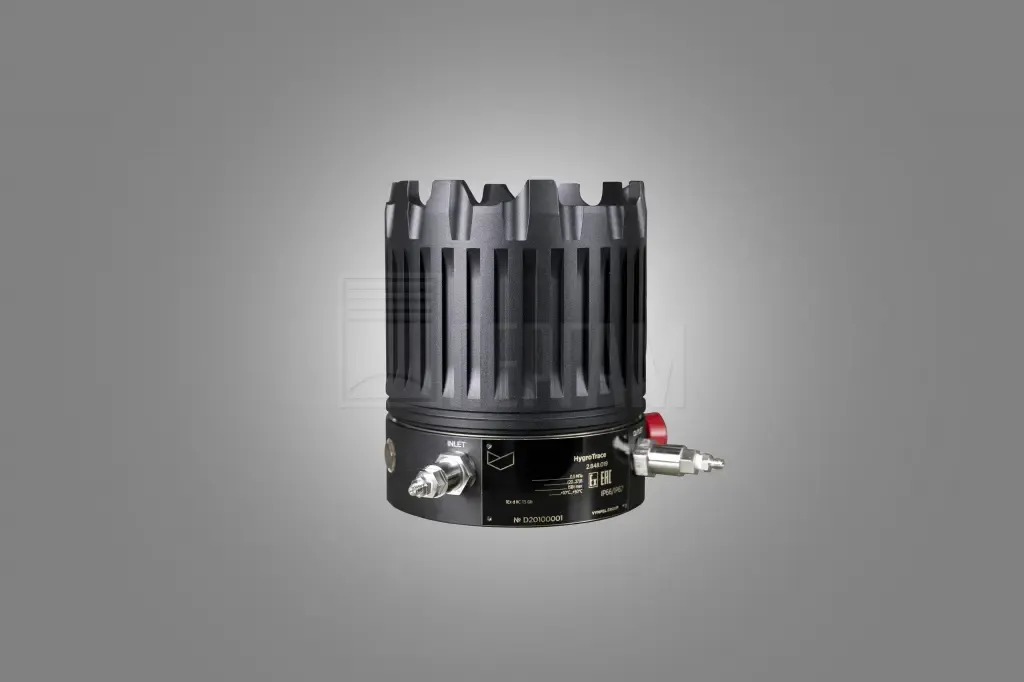

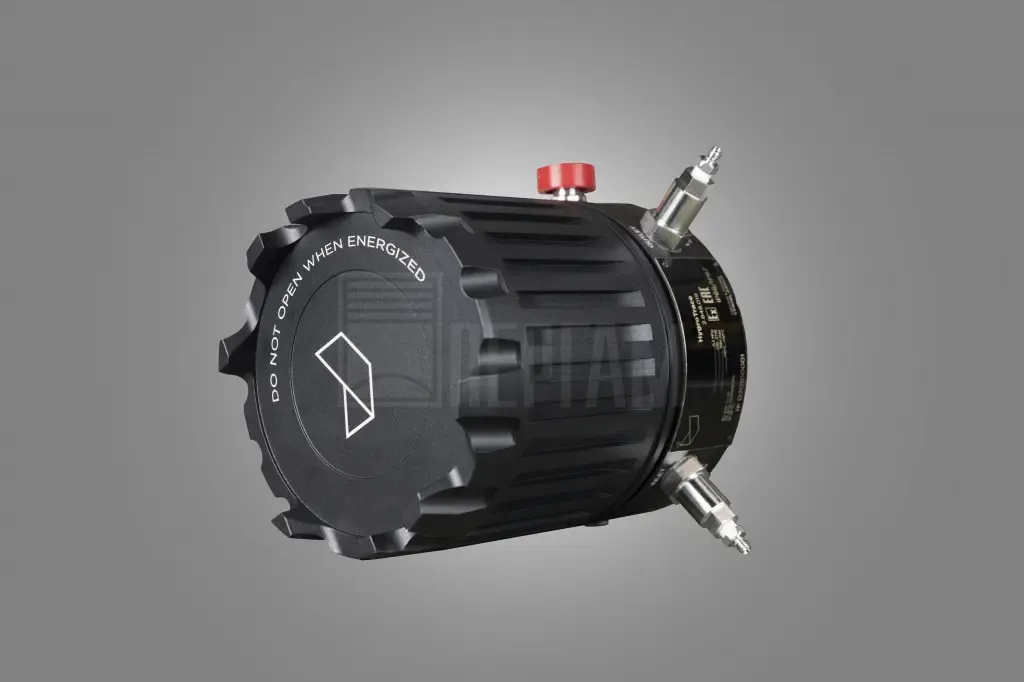

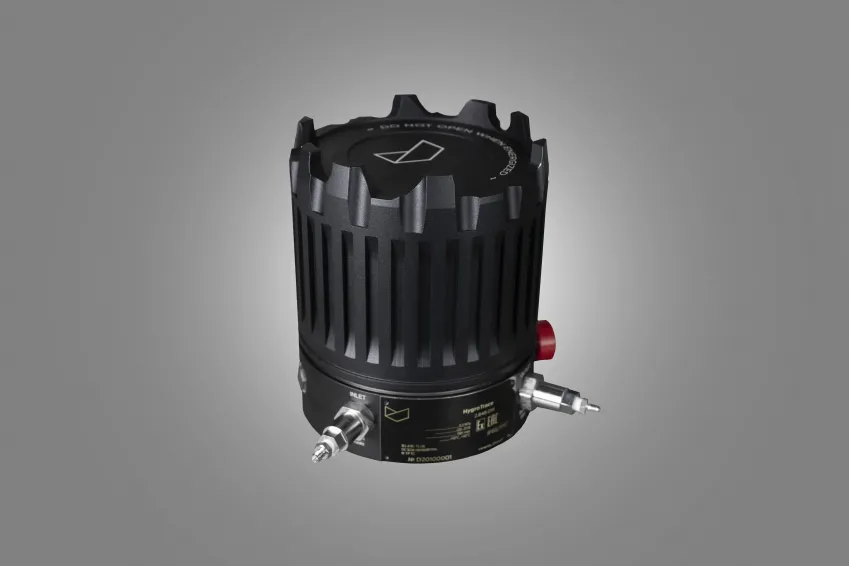

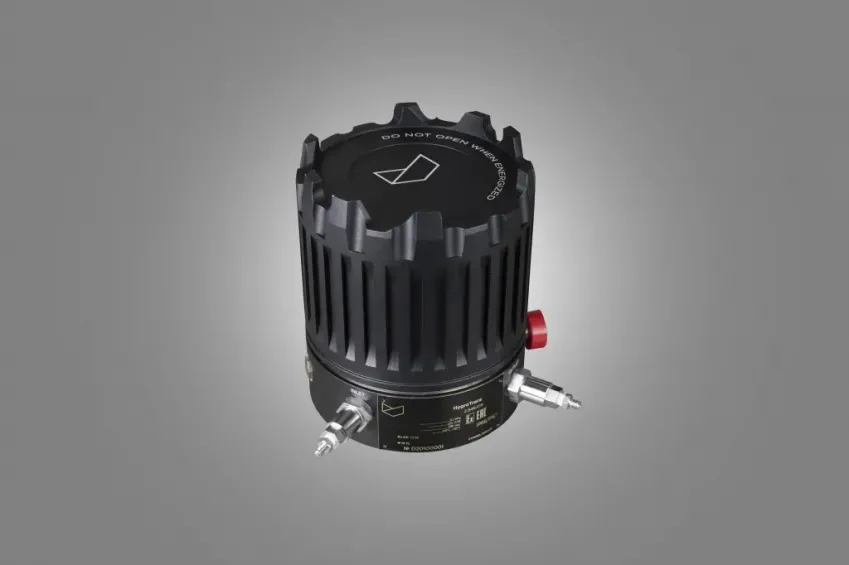

Анализатор следов влажности HygroTrace
Поставляется в минимальные сроки
HygroTrace - влагомер количественного анализа следов влаги в газах используется для автоматического измерения объёмной доли влаги и температуры точки росы в природном газе. Автоматический кулонометрический гигрометр предназначен для количественного определения следов влаги и температуры точки росы в природном и технологических газах*.
*при условии, что они не взаимодействуют с фосфорным ангидритом (Р2О5).
Анализатор разработан для использования в технологических производствах, связанных с контролем влажности газов, химической промышленности, а также при лабораторных исследованиях. HygroTrace обладает функцией автокалибровки для автоматической коррекции измерений ОДВ и ТТР. Автокалибровка необходима для нивелирования процесса деградации слоя сорбента в измерительной ячейке. Это автоматическая функция, оператору необходимо определить только периодичность включения.
Преимущества HygroTrace
- высокая точность измерений;
- достоверность показаний;
- отсутствие гистерезиса;
- длительная стабильность работы прибора;
- минимальная потребность в техническом обслуживании.
Назначение анализатора HygroTrace
HygroTrace создан для количественного анализа следов влаги в газах. Он предназначен для использования в химической промышленности, при лабораторных исследованиях, для контроля качества технологических процессов на наукоёмких высокоточных производствах.
Использование кулонометрического датчика обеспечивает быструю реакцию анализатора на изменение параметров газа, тем самым обеспечивая постоянный контроль процессов и возможность быстро скорректировать их параметры в случае нештатной ситуации.
Отличительные особенности гигрометра HygroTrace
|
Низкие пределы обнаружения |
Диапазон I измерений объёмной доли влаги: от 0,1 до 2000 млн-1
Диапазон показаний массовой концентрации влаги: от 0,07 до 1500 мг/м3 |
|
Широкий диапазон определения ТТР по воде |
от -90 до 20оС |
|
Высокая энергоэффективность |
Потребляемая мощность не более 15 Вт |
|
Экологичность |
Расход газа через измерительную камеру прибора – от 0,05 до 0,1 л/мин |
|
Высокая точность |
Предел абсолютной погрешности в диапазоне от 0,1 до 1 млн-1: ±0,1 Предел допускаемой относительной погрешности в диапазоне от 1 до 2 000 млн-1: ±7,5% Предел абсолютной погрешности при измерении ТТР по воде: ±1 оС |
|
Другие особенности |
Максимальное рабочее давление газа до 16 МПа (при использовании СПГ Model-018) Аналоговый и цифровой каналы вывода данных |
Принцип работы HygroTrace
Принцип регистрации HygroTrace основан на адсорбции влаги из газа тонким слоем пятиокиси фосфора с её последующим электролитическим разложением. Сила тока электролиза прямо пропорциональна количеству влаги в газе, и определяя её, мы определяем содержание влаги в газе.
Для определения ОДВ и ТТР в анализаторе используется метод электролитического разложения молекул воды. Через чувствительный элемент, представляющий собой тонкую стеклянную трубку, во внутреннем канале которой размещены родиевые электроды (на стенки канала и электроды нанесена тонкая пленка пятиокиси фосфора (Р2О5), обладающая высокой влагосорбирующей способностью), непрерывно проходит анализируемый газ, расход которого поддерживается постоянным и выбран так, чтобы практически вся влага извлекалась из потока анализируемого газа. К электродам приложено напряжение, величина которого превышает потенциал разложения воды. Одновременно происходят два процесса:
- непрерывное извлечение влаги пленкой сорбирующего вещества из проходящего через чувствительный элемент анализируемого газа.
- электролитическое разложение молекул воды, поглощенной сорбирующим слоем, на кислород и водород.
Технические характеристики Анализатор следов влажности HygroTrace
|
Диапазон I измерений объёмной доли влаги, млн-1 |
0,1…2000 |
|
Диапазон II измерений объёмной доли влаги, млн-1 |
1…2000 |
|
Диапазон III измерений объёмной доли влаги, млн-1 |
5…2000 |
|
Диапазон показаний массовой доли влаги, мг/м3 |
0,07…1500 |
|
Диапазон измерений температуры точки росы по воде*, оС |
-90…20 |
|
*Показать все характеристики* |
|
|
Предел абсолютной погрешности определения объёмной доли влаги в диапазоне 0,1…1 млн-1 |
±0,1 |
|
Предел допускаемой относительной погрешности определения объёмной доли влаги в диапазоне от 1 до 2 000 млн-1, % |
±7,5 |
|
Предел допускаемой абсолютной погрешности при измерении ТТР по воде**: |
±1 оС |
|
Рабочее давление исследуемого газа, МПа |
Не более 0,3 |
|
Рабочее давление исследуемого газа при использовании регулятора давления СДГ 131Г или СПГ «Model-018», МПа |
Не более 16 |
|
Температура исследуемого газа, оС |
От -40 до 60 |
|
Расход газа через измерительную камеру, л/мин |
От 0,05 до 0,1 |
|
Расход газа через байпас, л/мин |
От 0,5 до 5 |
|
Материалы, контактирующие с измеряемым газом |
Нержавеющая сталь, стекло, фторопласт |
|
Маркировка взрывозащиты |
1 Ex d IIC T5 Gb |
|
Степень защиты оболочки |
IP66/IP67 |
|
Выходной сигнал |
Аналоговый (пассивный): 4-20 мА, макс.нагрузка 400 Ом Цифровой: RS-485 (Modbus RTU) |
|
Напряжение питания, В |
от 20 до 27 пост. ток |
|
Потребляемая мощность, Вт |
Не более 15 |
|
Подключение к линии подачи анализируемого газа |
соединение Swagelok/ Dk-Lok под трубу с наружным диаметром 3 мм |
|
Монтаж |
В обогреваемом боксе/помещении (взрывоопасная зона) и на открытых объектах |
|
Масса |
Не более 14 кг |
|
Габаритные размеры, мм |
230×245×235 |
|
Температура окружающей среды, °С |
10-50 |
|
Относительная влажность воздуха при температуре +35оС и более низких без конденсации влаги (без прямого попадания атмосферных осадков), % |
Не более 80 |
|
Средний срок службы |
10 лет |
|
* ТТР является пересчетной величиной и зависит от давления |
|
|
**При рабочем давлении исследуемого газа не более 10 МПа |
|
