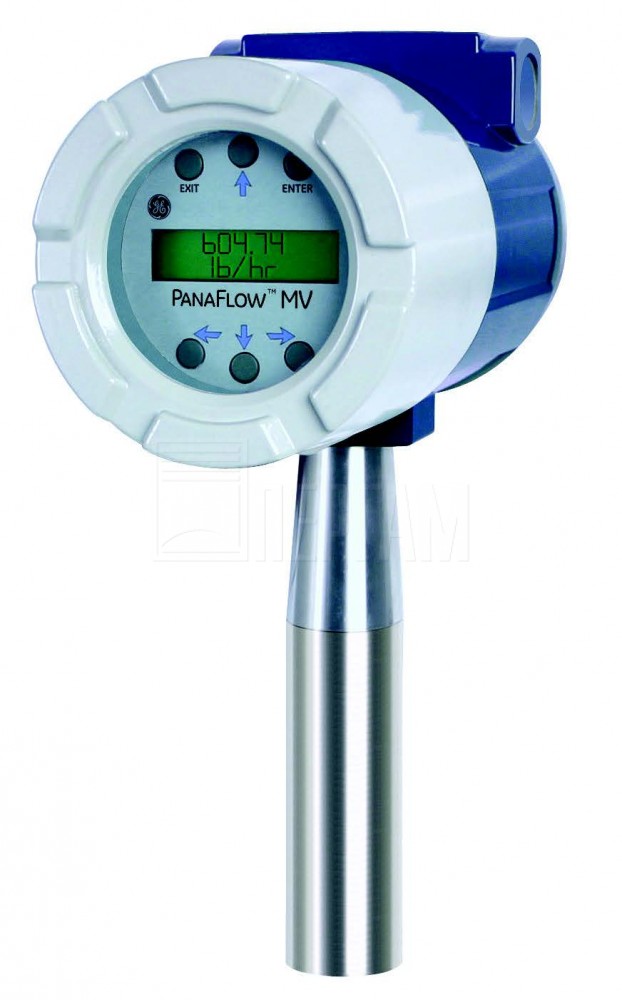

Расходомер PanaFlow MV82

Врезной многопараметрический вихревой массовый расходомер

Конструкция многопараметрического расходомера PanaFlow MV82 состоит из датчика измерения скорости потока, термочувствительного резистивного датчика температуры RTD и полупроводникового преобразователя давления. Данный расходомер измеряет объемный и массовый расход, температуру и давление пара, газов и жидкостей.

Расходомеры прочих изготовителей используют внешние технологические средства измерения для расчета массового расхода. Устройства измерения температуры и давления, как правило, не устанавливаются в том же месте, где установлен расходомер. Технологические условия между двумя местами установки могут значительно различаться, что вызывает неточные показания массового расхода. Расходомер PanaFlow MV82 измеряет, скорость, температуру и давление в одном месте установки, что обеспечивает более высокую точность измерения параметров технологического процесса.

Основные преимущества

• Многопараметрический вихревой расходомер для измерения объемного расхода, температуры, давления, плотности и массового расхода с помощью одного измерительного прибора.
• Современная конструкция и цифровая обработка сигналов, виброизоляция.
• Экономичный, точный и надежный измеритель объемного и массового расхода большинства газов, жидкостей и пара без необходимости повторной калибровки.
• Сокращение энергопотребления за счет одновременного точного измерения температуры и массового расхода.
• Удаленный мониторинг и интеграция систем дистанционного компьютерного управления (DCS) с использованием протоколов обмена данными HART® и Modbus®.
• Значительная экономия средств за счет снижения затрат на установку, монтаж кабельных трасс и техническое обслуживание с помощью многопараметрических измерителей без движущихся частей.
• Сертифицирован согласно требованиям стандартов FM для США и Канады, взрывобезопасный, в пыле- и пожарозащищенном исполнении.

Применение

• Идеально подходит для сред с высокой температурой и высокой скоростьюпара
• Производство энергии — паровые установки
• Промышленное применение — установки ОВКВ, региональное управление энергопотреблением
• Коммерческое применение — управление энергопотреблением зданий, студенческих городков и сооружений
• Нефтегазовая промышленность — распределение природного газа
• Нефтехимическая промышленность — массовая балансировка, подогрев технологических реакций

Простой и экономичный

Объединение параметров измерения давления и температуры в вихревом расходомере уменьшает сложность системы и способствует сведению к минимуму первоначальных капитальных затрат, а также уменьшению затрат на установку. Отсутствует необходимость дополнительного измерительного оборудования для наблюдения за давлением и температурой, так как расходомер PanaFlow MV82 выводит все параметры в вашу систему сбора электронных данных.

Ассортимент данной продукции включает в себя широкий выбор дополнительно поставляемых принадлежностей и конфигураций измерительных устройств, которые удовлетворяют требованиям конкретных установок.

Пакет решений по производству расходомеров

«Panametrics» предоставляет заказчикам самые лучшие технологии, соответствующие их потребностям в измерениях. PanaFlow MV82 — самое последнее дополнение семейства расходомеров PanaFlow, обеспечивающих эффективные решения для трубопроводов малого диаметра в многочисленных установках. «Panametrics» предлагает расходомер PanaFlow MV82 в различных конфигурациях, наиболее соответствующих потребностям в измерениях для ваших установок.

PanaFlow MV82-VTP

MV82-VTP предлагает функции компьютерного измерения потока в компактном устройстве. Этот многопараметрический измерительный прибор включает в себя датчики температуры и давления для обеспечения непрерывного считывания параметров стабилизированной скорости расхода газов, жидкостей и пара. В дополнение к выходным сигналам по установкам параметров суммарной массы и сигналам аварийной сигнализации конфигурируемые в производственных условиях электронные схемы способны выводить до трех аналоговых сигналов в диапазоне 4-20 мА пяти измеренных параметров технологического процесса, включая объемный расход, массовый расход, давление, температуру и плотность.

PanaFlow MV82-VT

MV82-VT включает в себя точный платиновый термочувствительный резистивный датчик температуры (RTD) с номинальным сопротивлением 1000 Ом, используемый для последующего расчета и вывода показаний стабилизированного массового расхода. Это устройство обычно используется для измерения расхода насыщенного пара.

PanaFlow MV82-V

MV82-V вырабатывает показания объемного расхода, является в целом наиболее экономичным решением для наблюдения за расходом жидкости в установках, где измеряются параметры жидкостей от водяных потоков до углеводородного топлива.

PanaFlow MV82-EM

Расходомер MV82-EM для контроля энергопотребления позволяет выполнять расчеты потребления энергии для оборудования или технологического процесса в реальном масштабе времени. Измерительный элемент может программироваться на измерение параметров пара, горячей воды или охлажденной воды. В данном устройстве используется расходомер MV82-EM для наблюдения за одной стороной процесса, — прямой или возвратной, и используется входной сигнал от второго отдельного датчика температуры на противоположной стороне процесса для расчета изменений энергопотребления. Единицами измерения энергопотребления по выбору могут быть BTU (британская тепловая единица), Дж, калории, Вт/час, МВт/час и л.с./час. Местные или дистанционные электронные устройства указывают два значения температуры, разности температур, суммарный расход массы и суммарное значение энергопотребления.
