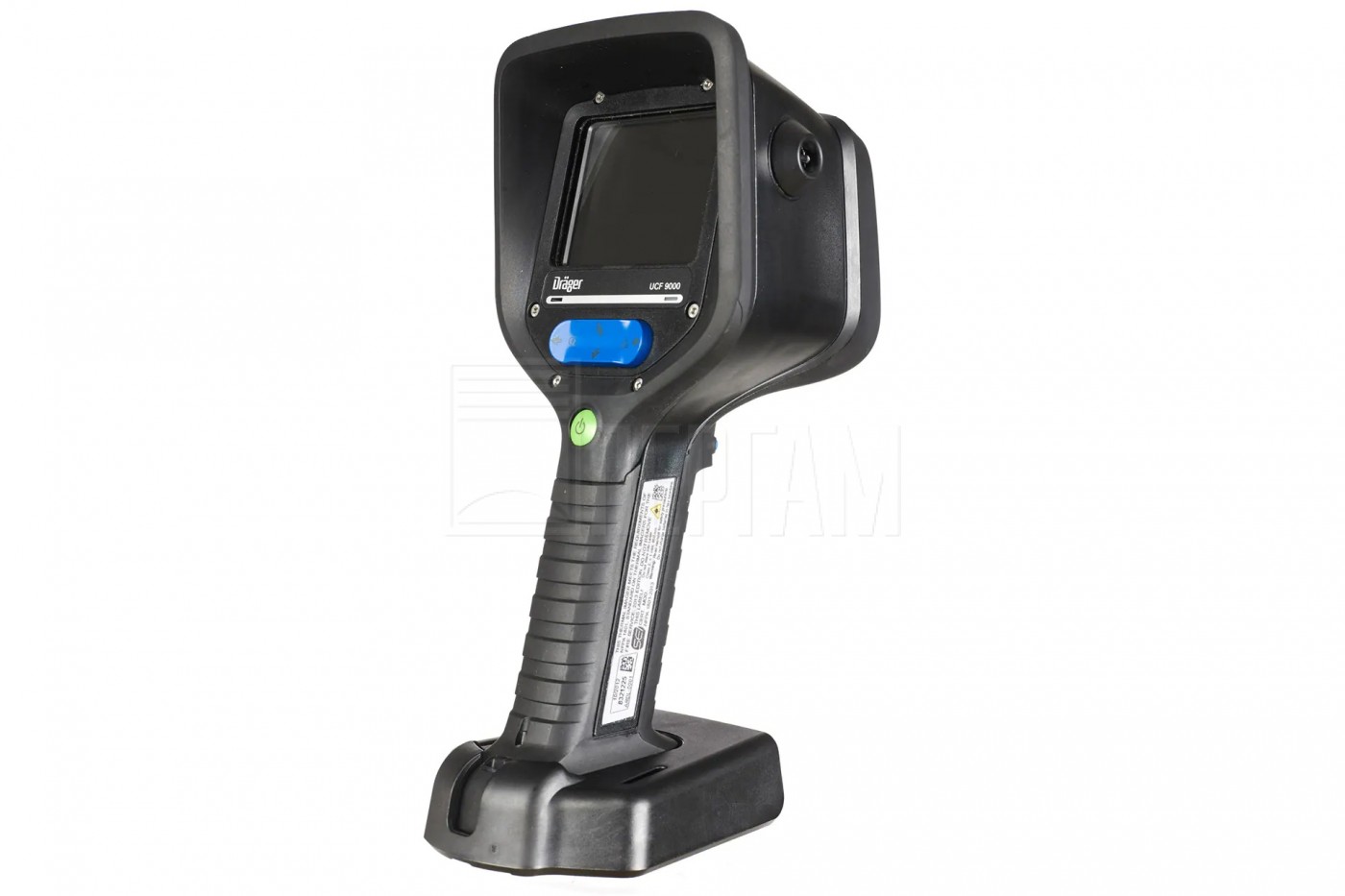

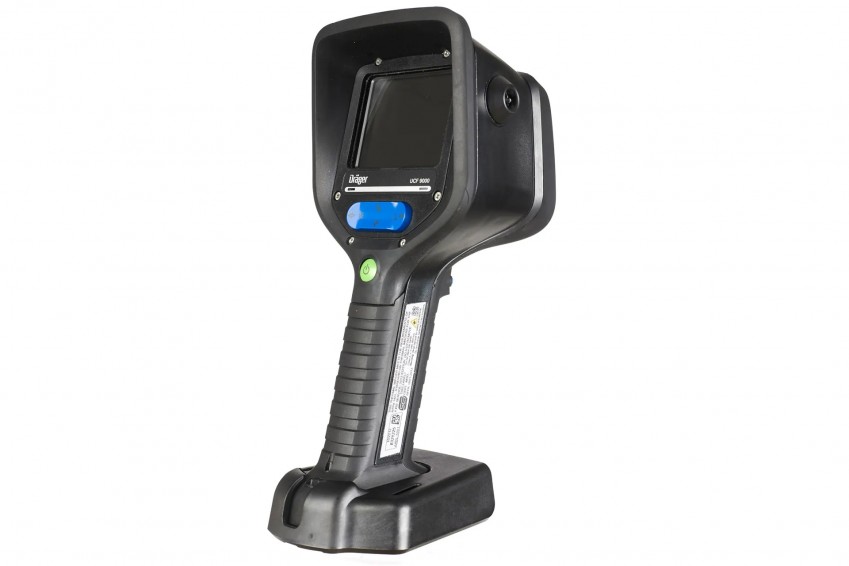

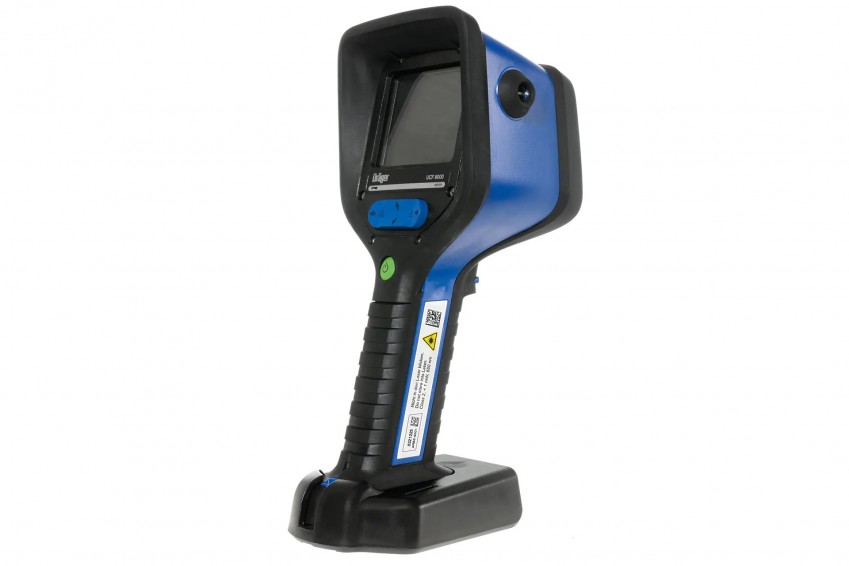

Тепловизор Dräger UCF 9000

Тепловизор для работы во взрывоопасной зоне

Тепловизионная камера Dräger UCF 9000 объединяет функции тепловизора и обычной цифровой камеры. С этой камерой вы будет прекрасно подготовлены к любой работе — от ликвидации пожаров и работы с опасными материалами во взрывоопасной зоне 1 до мониторинга и документирования тренировок.

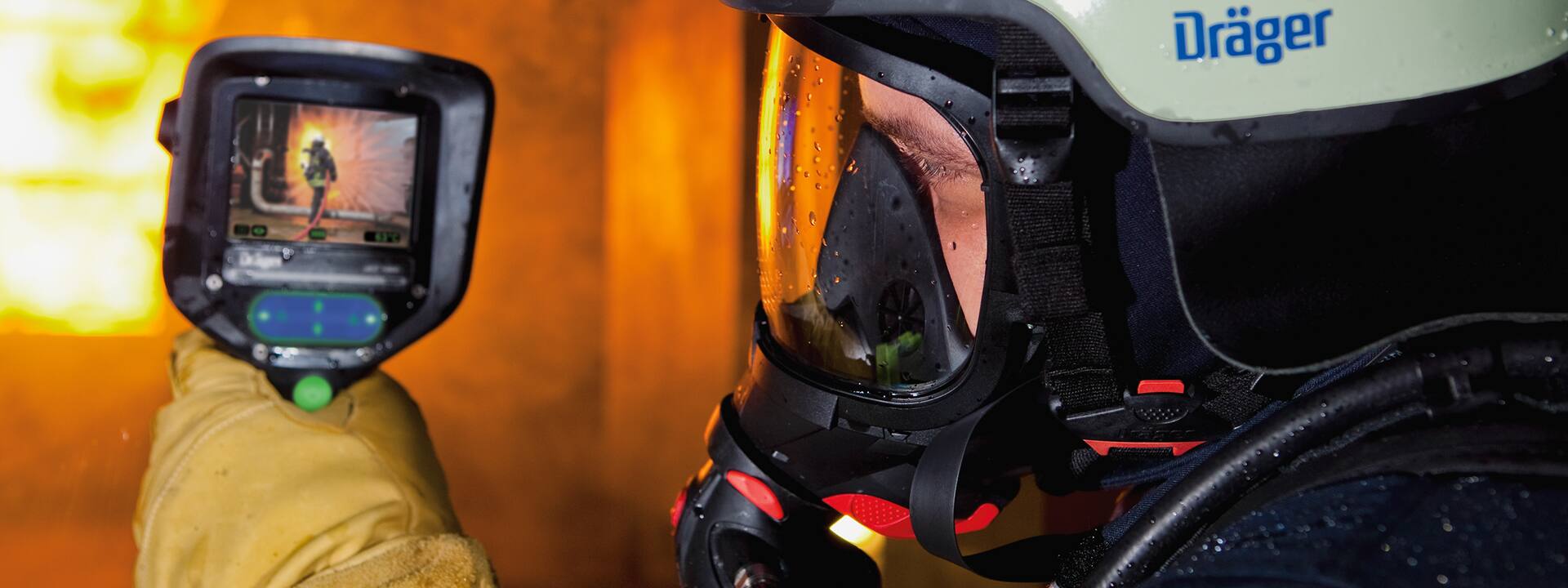

Тепловизор Dräger UCF 9000 снимает в тепловом и видимом режимах

Всегда свободная рука

Как и другие тепловизионные камеры серии Dräger UCF, модель UCF 9000 имеет компактную конструкцию. Оператор управляет всеми функциями камеры той же рукой, которой держит камеру. Все кнопки на дисплее и на камере легко выбираются большим или указательным пальцем. Прочная подставка позволяет использовать камеру UCF, даже ползая на четвереньках: вы сможете опереться на подставку.

Видео- или фотосъемка в режиме теплового или обычного изображения

В отличие от UCF 7000, камера UCF 9000 способна снимать цифровое видео и отдельные кадры не только в тепловом, но и в обычном цифровом режиме. Благодаря этому вы можете записывать реальные операции и учебные ситуации и воспроизводить их на экране камеры для анализа действий на месте.

Восемь дополнительных режимов изображения

• Режим «Люди» Режим мониторинга и поиска людей. В этом режиме выделяется температура тела.
• Режим «Пожар» (для пожаротушения) В этом режиме можно выявлять очаги горения. На экране показываются температуры до 1000 °C. Участки с контрастом температур в пределах горячих зон выделяются по-особому.
• Режим «Thermal Scan™» Все значения температуры выше заданного порогового значения выделяются цветом.
• Режим «Наружный» В этом режиме будут выделяться небольшие объекты с температурой от 0 °C до 40 °C. Этот режим можно использовать, например, для поиска людей вне помещения.
• Режим «Опасные материалы» В этом режиме будут контрастно выделяться участки с незначительным отличием от температуры окружающей среды. Этот режим можно использовать, например, для обнаружения утечек жидкости.
• Режим «Scan Plus» В этом режиме на дисплей выводится черно-белое изображение оптической камеры. При этом будут выделяться цветом поверхности, температура которых превышает установленное пороговое значение.
• Режим «Стандартное изображение» В этом режиме на дисплей выводится черно-белое изображение оптической камеры. Этот режим можно использовать, например, для документирования повреждений.
• Режим «Установлено пользователем 1» Программное обеспечение для ПК предусматривает возможность выбора и использования одной из многих цветовых схем.

Дополнительные преимущества:

• интуитивно-понятное управление: простое и безопасное обращение даже в суровых условиях
• яркость экрана автоматически адаптируется к окружающей среде
• удобное представление статусной информации
• современные литий-ионные батареи обеспечивают около четырех часов непрерывной работы
• автоматическое переключение в режим ожидания увеличивает время работы от батарей
• различные возможности крепления (например, шейный ремень или вытяжной ремень)
• широкий ассортимент принадлежностей (например, транспортировочный кейс, монтажный комплект для установки в автомобиле, штативы, и т. д.)

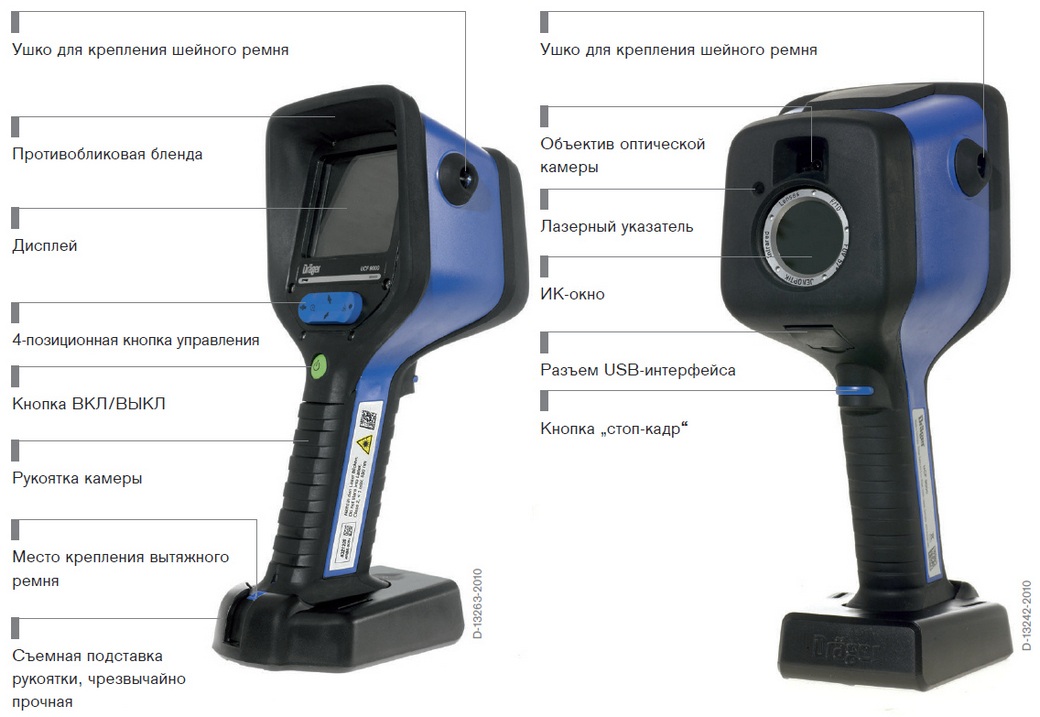

Элементы конструкции тепловизора Dräger UCF 9000

Кристально чёткие изображения

Даже в условиях крайне плохой видимости UCF 9000 гарантирует первоклассное качество и детальную четкость изображения. 384 х 288 пикселей обеспечивают чрезвычайно высокое разрешение и позволяют зафиксировать на 44% больше деталей, чем другие пожарные тепловизионные камеры. Широкий угол обзора (57° по горизонтали) предоставит вам полный обзор ситуации. Чтобы еще больше приблизиться к месту событий, в дополнение к 2-кратному увеличению вы можете воспользоваться 4-кратным увеличением.

Функции тепловизионной камеры

Принцип работы всех моделей тепловизионных камер идентичен, отличается только объём функций. В камере UCF 8000 предусмотрены следующие функции:

• Лазерный указатель. Используйте указатель, чтобы обозначить очаги горения или уровень заполнения ёмкостей.
• Функция «стоп-кадр» Тепловое изображение будет показано в виде отдельного снимка. Позволяет заглянуть за угол и оценить ситуацию, «заморозив» изображение.
• Предупреждение о перегреве Когда начинает мигать символ «Предупреждение о перегреве», тепловизионную камеру следует выключить или вынести из горячей зоны. Чем выше температура в камере, тем дольше будет оставаться на дисплее этот символ. При достижении максимально допустимой внутренней температуры тепловизионная камера автоматически выключится.
• Двукратное цифровое увеличение.
• Четырехкратное цифровое увеличение.
• Запись изображения и звука: камера обеспечивает 120-минутную видеозапись со звуком, а также запись 1000 отдельных снимков. Посредством USB- кабеля можно передавать снимки и видеозаписи с окружающими звуками на ПК. Видео записывается в кольцевой буфер тепловизионной камеры, содержимое которого перезаписывается примерно через 120 минут при непрерывной работе камеры.
• Видеопроигрыватель позволяет просматривать видеозаписи непосредственно в тепловизионной камере.
• Расширенный динамический диапазон: для эффективного обнаружения людей и объектов даже вблизи огня.
• Быстрое переключение режимов: вы не пропустите информацию, пока детектор калибруется или при переключении в другой режим.
• Стандартный режим (TI BASIC).
• Дополнительные режимы работы (TI BASIC PLUS).

Продолжение записи после заполнения памяти

Если карта памяти тепловизора (рассчитанная приблизительно на два часа записи) будет заполнена, черный ящик в камере UCF 9000, как и в UCF 7000, гарантирует дальнейшую запись теплового видео. После заполнения памяти камера просто продолжит запись, перезаписывая имеющиеся записи, начиная с самой старой. Запись продолжается автоматически.

Аттестация для взрывоопасных областей

Тепловизионные камеры, предназначенные для эксплуатации во взрывоопасных областях, имеют искробезопасную конструкцию и аттестованы в соответствии со следующими нормами взрывозащиты:

• IEC 60079-0:2007
• IEC 60079-11:2006
• EN 60079-0:2009
• EN 60079-11:2007
• ANSI/ISA 12.12.01
• CAN/CSA E60079-0
• CAN/CSA E60079-11
• UL 60079-0
• UL 60079-11

Применение

• поиск и спасение людей;
• оценка обстановки и несение пожарной вахты;
• оценка места пожара;
• локализация очагов возгорания;
• обнаружение горячих участков;
• обнаружение потенциальных источников возгорания;
• локализация входов, выходов и вентиляционных шахт;
• аварии с выбросом опасных веществ;
• лесные и крупномасштабные пожары, возгорания кустарника;
• задачи мониторинга;
• обучение.
