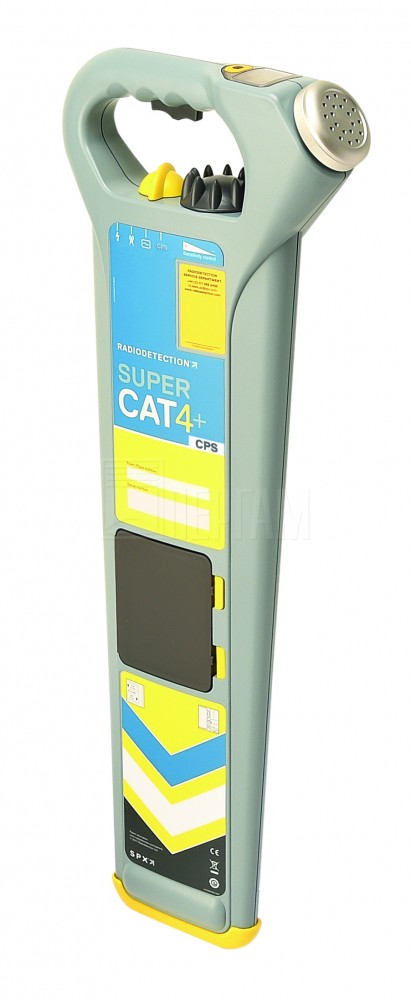

Трассоискатель кабелей и труб SuperCAT4+CPS (RD2000CPS) с генератором T1

Трассопоисковая система дистанционного обнаружения подземных коммуникаций. Ищет металлические трубопроводы и кабели. Обнаруживает тональные сигналы и сигналы от зондов или систем катодной защиты.

Трассопоисковый комплект SuperC.A.T4+CPS с генератором T1, сумкой

Локатор SuperCAT4+CPS в комплекте с генератором T1 разработан с использованием новейших технологий и учётом требований компаний, занимающихся прокладкой и эксплуатацией инженерных сетей. Благодаря этому SuperCAT4+ по многим параметрам превосходит известные локаторы. Используется для поиска металлических кабелей и труб.

Новая система SuperCAT4+CPS обеспечивает более высокую точность и скорость локации подземных инженерных коммуникаций: газопроводов, нефтепроводов, силовых и коммуникационных металлических кабелей, водопроводов, канализационных трубопроводов и прочих коммуникаций из металла. Измеряет глубину залегания коммуникации, есть защита от динамический перегрузки. Три пассивных режима: Режим СКЗ; Режим радиосигнала; Режим электрических кабелей 50 Гц / 60 Гц *

* Частота электрической сети и соответствующая активная низкая частота, заданная по модели, (50 Гц – 640 Гц и 60 Гц – 512 Гц).

Выберите трассоискатель под ваши задачи

• Для точной локализации, картирования и нахождения мест засоров в трубопроводах, выполненных из различных материалов, включая чугун, глину, бетон и пластик, выбирайте прибор SuperCAT4+S (режим Sonde (Зонд));
• Для оптимальной локализации металлических труб любых размеров или любой топологии, а также для локализации труб с системой катодной защиты CPS используйте локатор SuperCAT4+CPS;
• Для высококачественной локализации нескольких объектов подземных коммуникаций, одновременно находящихся в данном месте, используйте локатор SuperCAT4+.

Три активные частоты локации

Разработчики SuperCAT4+ пришли к заключению, что локация с использованием даже 2-х активных частот предоставляет ограниченные возможности. Поэтому в локаторе SuperCAT4+ используется три активные частоты, обеспечивающие эффективное решение широкого спектра задач локации инженерных коммуникаций при увеличении избирательности поиска. В тех случаях, когда уровень сигнала достаточен, автоматически осуществляется измерение глубины залегания инженерных коммуникаций.

Трассоискатель SuperCAT4+ (RD2000) - прибор предназначен для поиска и локализации газопроводов, нефтепроводов, электрокабелей, кабелей связи, оптоволоконных кабелей, водопроводов, канализации и определения глубины их залегания. до 3 метров с погрешностью ±5% от значения глубины. Точность локализации ±10% от значения глубины.

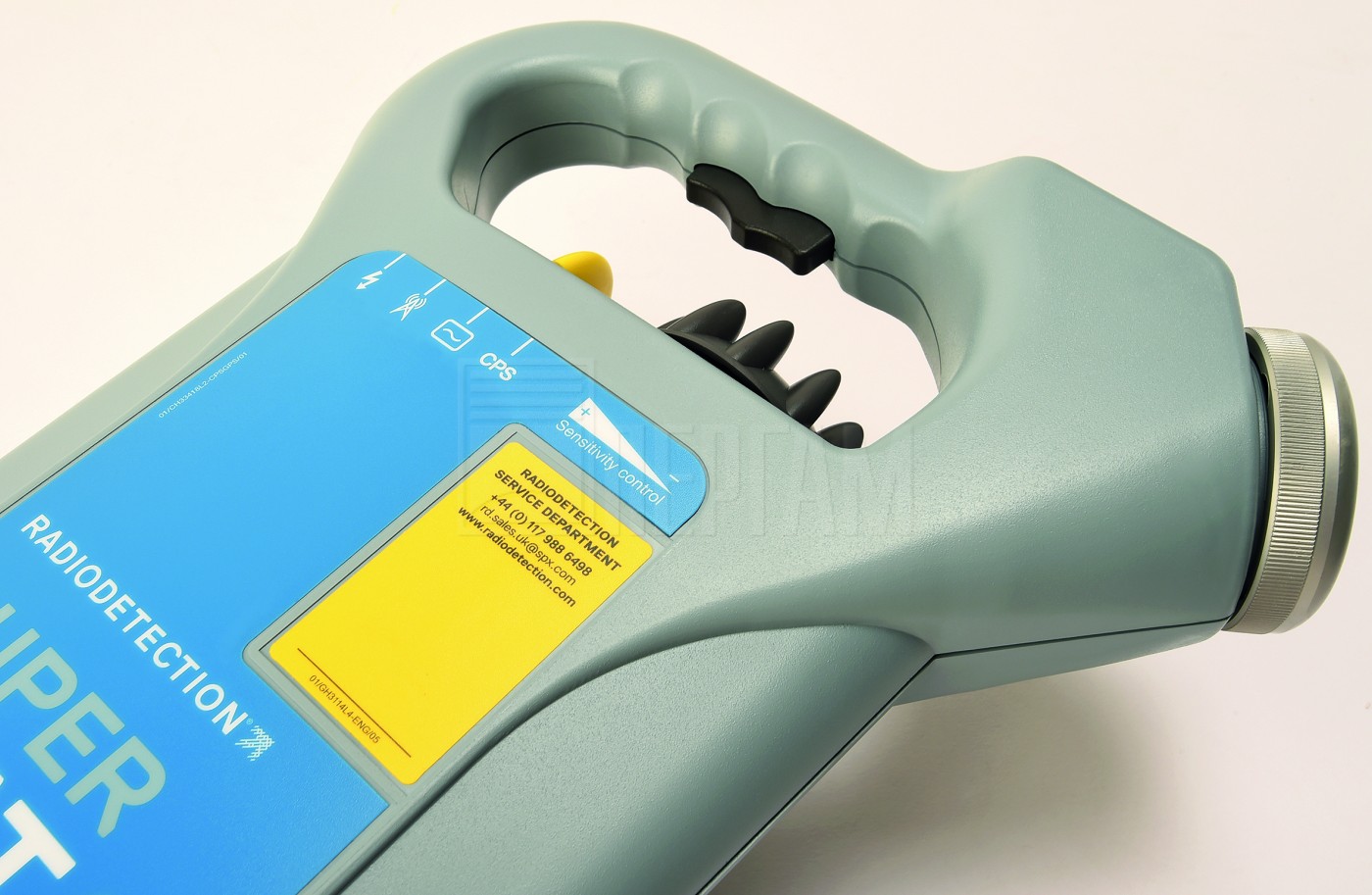

Локатор SuperCAT4+ (RD2000) измеряет глубину и уровень принимаемого сигнала автоматически и выдает результаты измерения на ЖК экран дисплея. Для измерения глубины не требуется выполнять никаких действий, при нахождении в зоне излучения сигнала от коммуникации на экране локатора высвечивается значение расстояния от антенны до коммуникации. Локатор оснащен регулятором чувствительности.

В приемнике SuperCAT4+ (RD2000) используются всего лишь две, а в генераторе четыре батареи типа D, что снижает общие эксплуатационные расходы. Уровень зарядки батарей питания отображается на ЖК дисплее. Работает эффективно в местах большого скопления подземных коммуникаций и в зонах влияния воздушных кабельных линий. Лампа подсветки –позволяет длительно использовать RD2000 в ночное время. «Реальный звук» – это звук, указывающий на наличие кабеля или трубы, который слышит оператор. Даже при небольшом опыте эта очень важная функция позволяет оператору отличить полезный сигнал от фонового шума.

Качество локации

Одновременное использование звукового сигнала громкоговорителя и электронного индикатора уровня сигнала позволяет предельно точно и максимально быстро определять местоположение подземных коммуникаций.

SuperCAT4+ (RD2000+) — для высококачественной локации нескольких объектов подземных коммуникаций, одновременно находящихся в данном месте.

Режимы работы трассоискателей

• Режим поиска электрических кабелей

  Обнаруживает сигналы, которые излучаются силовыми кабелями под нагрузкой

• Режим поиска кабелей связи

  Обнаруживает радиосигналы, излучаемые телекоммуникационными кабелями и наведенные на сопутствующие металлические коммуникации

• Режим поиска трубопроводов СКЗ

  Обнаруживает сигналы, которые излучаются металлическими трубопроводами, имеющими станции катодной защиты

• Режим активного поиска

  Обнаруживает сигналы генератора Т-1, излучаемые подземными коммуникациями

• Режим поиска зонда

  Обнаруживает сигналы, которые излучаются совместимым зондом-передатчиком

• Сигнализатор StrikeAlert

  Предупреждает о неглубоком залегании коммуникаций в режимах поиска «Электрические кабели» и «Активная линия»

Трассоискатель для металлических коммуникаций

SuperCAT4+CPS (RD2000cps) — для оптимальной локации металлических труб любых размеров и/или топологии, а также для локализации труб с системой катодной защиты.
