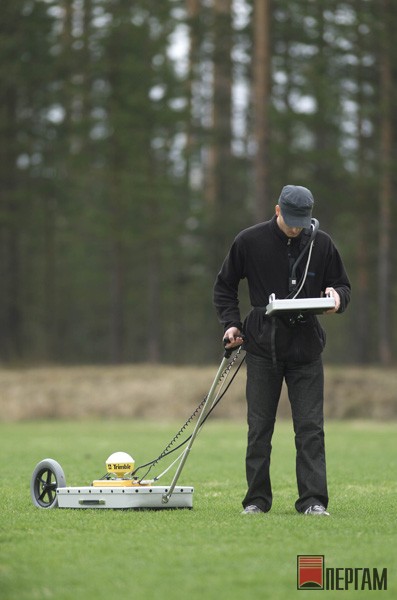

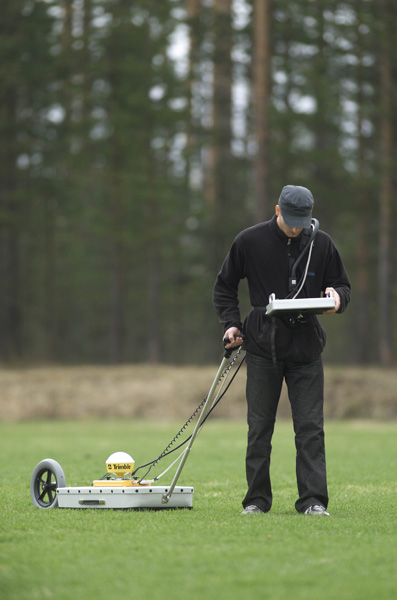

MALA GPR X3M System

Система GPR/Ramac X3M™ стал очень популярным блоком управления для экранированных антенн георадаров RAMAC/GPR. Блок RAMAC X3M имеет небольшой вес, компактную конструкцию и высокие эксплуатационные характеристики. Обеспечивает наилучшее качество получаемой информации при максимальной скорости обследования. Система RAMAC X3M стала очень популярным блоком управления для экранированных антенн георадаров RAMAC/GPR. Блок RAMAC X3M имеет небольшой вес, компактную конструкцию и высокие эксплуатационные характеристики. Обеспечивает наилучшее качество получаемой информации при максимальной скорости обследования.

Форма для подбора георадара

RAMAC X3M Corder  — новая и усовершенствованная версия блока управления. Новые функции встроенной электроники блока управления, в частности, включают в себя возможность программирования блока для сбора данных без какой-либо связи с внешней операционной системой, например, ноутбуком. X3M Corder имеет прочное и надежное исполнение для работы в полевых условиях. Он может также управлять системой через ноутбук для просмотра и управления данными в реальном масштабе времени в процессе их накопления.

Конструкция X3M Corder  обеспечивает оператору возможность управления системой при решении ряда нестандартных практических задач. Без использования кабелей X3M Corder можно буксировать или проталкивать там, где другие георадары не смогут перемещаться.

RAMAC X3M Corder полностью совместим с экранированными антеннами на 100-800 МГц и всеми дополнительными принадлежностями радаров RAMAC/GPR. X3M Corder может работать с программным обеспечением сбора данных Ground Vision также, как и с программами последующей обработки Easy 3D и любыми другими программами заключительной обработки данных.

Базовая система RAMAC/GPR с блоком RAMAC X3M

Система RAMAC X3M 100-800 MHz
Радар в комплекте со встроенной приемной и передающей электронной частью, совместимой с антеннами 100-800 МHz

• Блок Х3М
• Li-io аккумуляторный блок 12V/12Ah
• Зарядное устройство для Li-io аккумуляторного блока
• 4-х метровый кабель питания для Х3М
• Кабель для передачи данных 1,8м
• Кабель для передачи данных 3 м
• Программное обеспечение сбора данных Ground Vision для Windows
• Руководство пользователя Ground Vision
• Руководство пользователя ХЗМ

Базовая система RAMAC/GPR с блоком RAMAC X3M Corder

Система RAMAC X3M 100-800 MHz
Радар в комплекте со встроенной приемной и передающей электронной частью, совместимой с антеннами 100-800 МHz

• Блок Х3М Corder
• Li-io аккумуляторный блок 12V/12Ah
• Зарядное устройство для Li-io аккумуляторного блока
• 4-х метровый кабель питания для Х3М
• Кабель для передачи данных 1,8м
• Кабель для передачи данных 3 м
• Программное обеспечение сбора данных Ground Vision для Windows
• Руководство пользователя Ground Vision
• Руководство пользователя ХЗМ

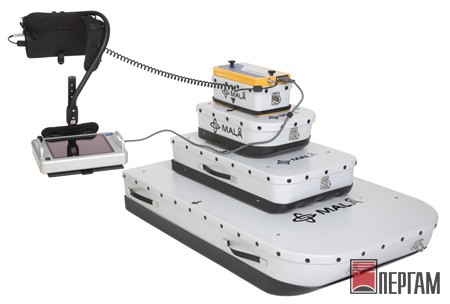

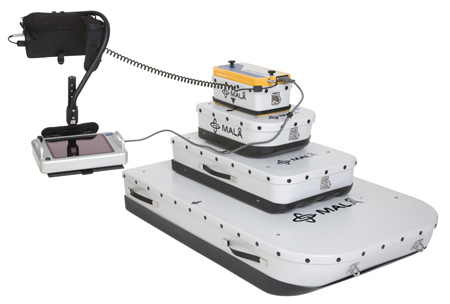

Антенны систем RAMAC/GPR

Экранированные антенны систем RAMAC/GPR применяются для съемок со средним и высоким разрешением. Конструкция экранированных антенн позволяет наиболее эффективно использовать их для обследований в урбанизированных районах или на объектах с большим фоновым шумом.

Подобно всем блокам системы RAMAC/GPR конструкция экранированных антенн является модульной. Электроника антенны, буксировочная ручка и измерительные колеса взаимозаменяемы с другими антеннами.

Это позволяет снизить стоимость эксплуатации и модернизации системы. Более широкая область применения экранированных антенн систем RAMAC/GPR включает в себя: детектирование коммунальных коммуникаций, пустот и подземных хранилищ, обследование дорог, бетонных объектов, а также контроль качества различных объектов.

Эти экранированные антенны – высокоэффективный инструмент для подповерхностного картирования.

100 МГц

Антенна на 100 МГц – самая низкочастотная экранированная антенна, доступная для коммерческого применения. Она используется для съемки при среднем и низком разрешении. Применяется для геологических и геотехнических обследований.

250 МГц

Антенна на 250 МГц является экранированной антенной общецелевого назначения. Она используется для съемок при средней глубине зондирования и разрешении. Обычно она применяется для детектирования коммунальных коммуникаций, подземных хранилищ и пустот.

500 МГц

Эта антенна является наиболее популярной антенной общецелевого назначения среди GPR антенн. Она позволяет выполнять зондирование на небольших и средних глубинах при хорошем разрешении. Наиболее часто применяется для детектирования коммунальных коммуникаций и обследования дорог.

800 МГц

Экранированная антенна на 800 МГц обладает очень хорошим разрешением при зондировании на небольших глубинах. Благодаря взаимозаменяемости электроники она является экономически выгодной альтернативой антенне на 1000 МГц с высоким разрешением. Обычно используется для картирования дорог и бетонных объектов.

1000 МГц

Экранированная антенна на 1000 МГц является антенной с высоким разрешением, которая используется для высококачественных измерений. Применяется для обследования объектов из бетона и железобетона, а также для картирования дорог и контроля качества объектов. Эта антенна со встроенной электроникой имеет небольшие размеры и вес, что позволяет ее использовать как ручной инструмент при выполнении съемок.
