DayCor Rail – это автоматическая, автономная система детектирования коронных и дуговых разрядов в железнодорожных конструкциях и электрических элементах. По мере того как железнодорожные магистрали становятся более длинными, быстрыми и автоматическими, допустимые отклонения, связанные со сбоями в работе, становятся всё меньше. Коронный разряд указывает на имеющиеся процессы возникновения отказов, и сам по себе является фактором разрушения, что требует его отслеживания и исключения.

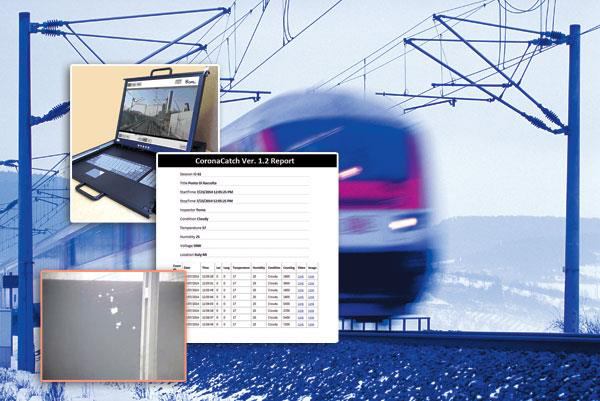

Ультрафиолетовая камера DayCor Rail специально разработанная для железнодорожного транспорта. Система предоставляет необходимую информацию о имеющихся местах коронных и дуговых разрядов. Благодаря проверенной высокой чувствительности этой системы к сигналам коронных разрядов, она позволяет точно определить местоположение любых значимых событий короны. Система DayCor Rail захватывает как излучение, так и его источники на протяжении своего быстрого перемещения. Полученные результаты документируются, сохраняются и представляются в отчётах вместе с видео высокого разрешения и привязкой GPS координат, подсчётом событий коронных разрядов.

Особенности

Железнодорожная система УФ-диагностики позволяет обнаруживать и регистрировать удалённые коронные разряды в контактной сети во время движения поезда на скорости до 300 км/ч.

DayCor® Rail использует амортизаторы и узлы гашения вибрации, что обеспечивает надёжный сбор данных при инспекции проходных изоляторов на железной дороге независимо от хода локомотива.

Автоматическое обнаружение короны;
Высокая точность определения мест коронных разрядов;
Изображения высокого разрешения позволяют точно определить положение коронного разряда на удалённых объектах и получать достоверные данные при дневном освещении;
Автоматический фокус для УФ и видимого каналов;
Автоматический подсчет УФ-событий коронных разрядов с выводом на дисплей для оценки силы коронного излучения;
Режимы: только УФ канал, только видимый канал, комбинированный режим УФ + видимый канал;
Заказная адаптируемая архитектура;
Исключительно высокая чувствительность к УФ сигналам;
Видео с данными GPS и окружающих условий;
Работа путем нажатия одной кнопки;
Прочные и надёжные компоненты системы;
Автоматическая генерация отчетов.

ВЫСОКАЯ СКОРОСТЬ ОБСЛЕДОВАНИЯ

Чувствительность к УФ в 1 пК с расстояния, как минимум, 10 метров и минимальное детектируемое напряжение радиопомех 7.7 дБμВ (RIV) при 1 МГц на 10 метрах позволяют дистанционно детектировать коронные разряды. Быстрый отклик камеры позволяет захватывать сигналы при высокой скорости движения локомотива 300 км/час. На снятых сценах "пятна" короны отображаются без "размазывания", не сливаются с излучавемым объектом.

ЗАПИСЬ И СОХРАНЕНИЕ ВИДЕО

При движении система DayCor Rail записывает и сохраняет видео подсчитанных коронных разрядов. Полученные данные используются как своеобразный эталон для тех результатов поиска, которые классифицируются как подозрительные и нуждаются в дополнительном анализе.

АВТОМАТИЧЕСКИЙ РЕЖИМ РАБОТЫ

DayCor Rail разработана как автономная система с самоуправлением, которая включается в начале движения и отключается после прибытия в конечный пункт назначения без промежуточного вмешательства.

АДАПТАЦИЯ К ТРЕБОВАНИЯМ ЗАКАЗЧИКА

Система DayCor Rail является адаптируемой и может быть специально изготовлена в соответствии с конкретными требованиями заказчика – необходимой архитектурой, платформами, языками интерфейса и общими предпочтениями.

ПРОЧНАЯ И СТАБИЛИЗИРОВАННАЯ СИСТЕМА

Все компоненты системы имеют высокие допуски при движении с тряской и могут выдерживать сильные вибрации и, как следствие, получение стабильных видеоклипов и постоянных, непрерываемых записей.

ОБРАБОТКА ДАННЫХ

Обнаруженные коронные разряды записываются и обрабатываются автоматически приложением CoronaCatch компании Ofil, которое отделяет случаи короны от других событий (не коронных разрядов) и вкладывает в каждое событие специальную метаинформацию, включающую в себя данные GPS, условия окружающей среды и опасность дефекта.

ВНУТРИ ТЕХНОЛОГИЯ DAYCOR

С технологией DayCor® внутри, Rail функционирует как система, "слепая" к солнечному излучению и имеющая высокую точность наложения изображений по обоим каналам – УФ и видео, а также высокую способность обнаружения коронных разрядов.

АВТОМАТИЧЕСКАЯ ГЕНЕРАЦИЯ ОТЧЕТОВ

Приложение CoronaCatch использует обработанные данные для создания отчетов, которые совместимы с ПО Corona-Base Reporting. [Зарегистрированный патент EP1112459B1].

Технические характеристики УФ камера Ofil DayCor Rail

Технические характеристики

блок детектирования УФ-видео камера
Мин. детектируемый разряд	1 пК при 10 м (испытано и сертифицировано RWE: IEC 60270:2000)
Мин. детектируемое напряжение радиопомех	7.7 дБμВ (RIV) при 1 МГц на10 м (испытано и сертифицировано RWE: NEMA107-1987)
Мин. чувствительность к УФ	1.5 x 10-18 ватт/см2
Поле зрения (по горизонтали и вертикали)	5° x 3.75°
Фокус	Фиксированный от 3 м до бесконечности
Точность наложения УФ/видео изображения	Девиация < 1 миллирадиана
Размеры	Длина 25 см х ширина 18 см х высота 15 см
Разъемы	Питания переменный ток/постоянный ток, видео BNC, COM 20-контактный
Номинальная потребляемая мощность	15 В постоянного тока, 18 ватт
Источник питания	110/220 В универсальный
процессор – регистратор – накопитель
Микропроцессор	Intel core i7
Память	4 Гб DDR2 SRAM
Жесткий диск	128 Гб SSD (твердотельный) и 480 Гб SSD
Вход питания	110/220 В переменного ток
Источник питания	400 Вт ATX
Разъемы	Питание переменным током, видеокабель, USB, RS232
Формат записи видео	AVI
Формат снимков	BMP
Длительность записи	Более 10 часов непрерывной записи
Тип монтажа в стойку	3U 19 дюймов
монитор – клавиатура и клавишная панель
ЖК-дисплей	TFT, 19 дюймов, 300 нит (единица яркости)
Разрешение	1280 x 1024 пикселей
Вес	12 кг
Наклон дисплея	Макс. 130°
Источник питания	60 Вт встроенный, 125 Вт при эксплуатации
Вход питания	110/220 В переменного тока
Разъемы	VGA, разъем питания
Тип монтажа	Монтаж в стойку 19 дюймов 1U с двумя направляющими
приемник gps + антенна
Вес GPS-приемника	1.3 кг
Вход питания	Адаптер переменный/постоянный ток, 110/220 В переменного тока
Вес антенны	0.2 кг
Разъемы	Антенна, источник питания, COM
программное приложение coronacatch
Вводимые данные	Текст, видео, GPS
Вывод информации	Отчеты в формате HTML, AVI, BMP
Режим работы	Автоматический захват событий коронных разрядов, генерация отчетов по требованию
Экспорт отчетов	С помощью USB флэш карты
Температура рабочая и хранения	От -20° до +55°С
Стойкость к вибрации и ударам	ESTI EN 300 019-2-5 V3.0.0 (2002-12), IEC 60068-2-64
дополнительное оборудование
Измеритель температуры и влажности, программа CoronaWise компании Ofil, крепление для поезда, объектив с широким полем зрения, руководство по проведению обследований.
