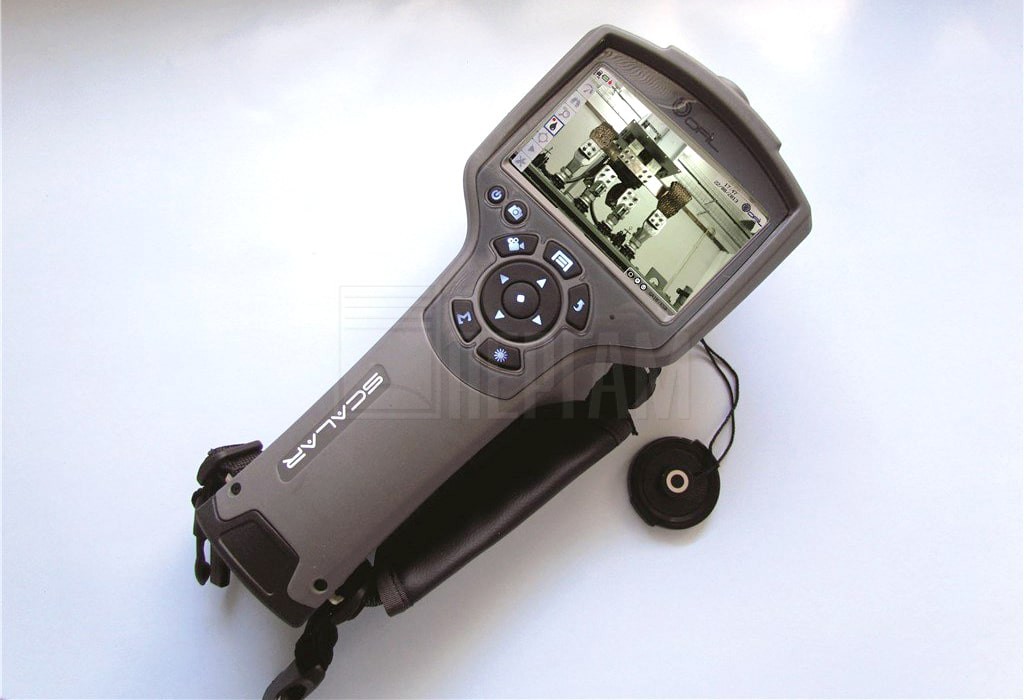

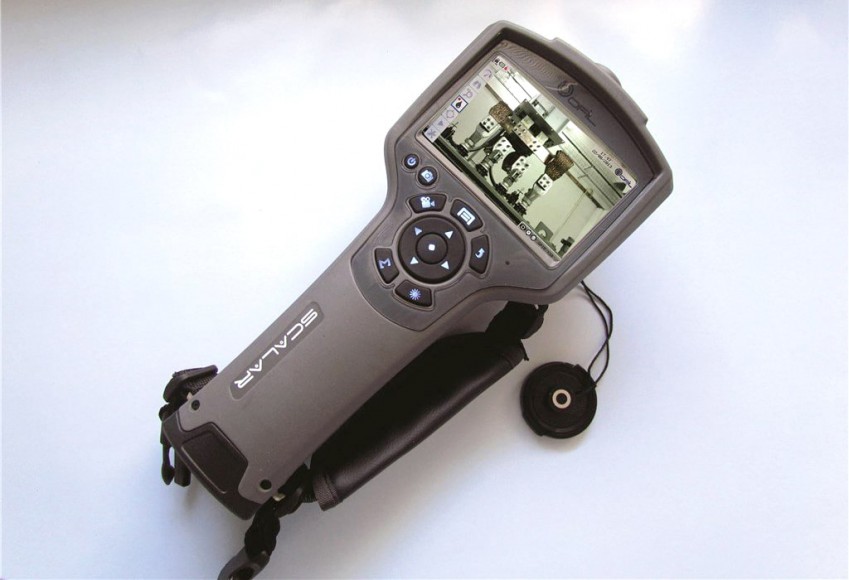

Ручная УФ камера DayCor Scalar
Поставляется в минимальные сроки
Портативная УФ камера для обследования электрооборудования
DayCor Scalar – это ручная УФ камера для определения короны при работе в помещениях. Камера Scalar – это устройство неразрушающего контроля (НК) для оценки состояния электрической аппаратуры высокого и среднего напряжения, а также поиска дефектов, связанных с частичными разрядами. Камера DayCor Scalar предоставляет в реальном масштабе времени изображения вспышек короны и электрической дуги, а также эти источники разрядов.

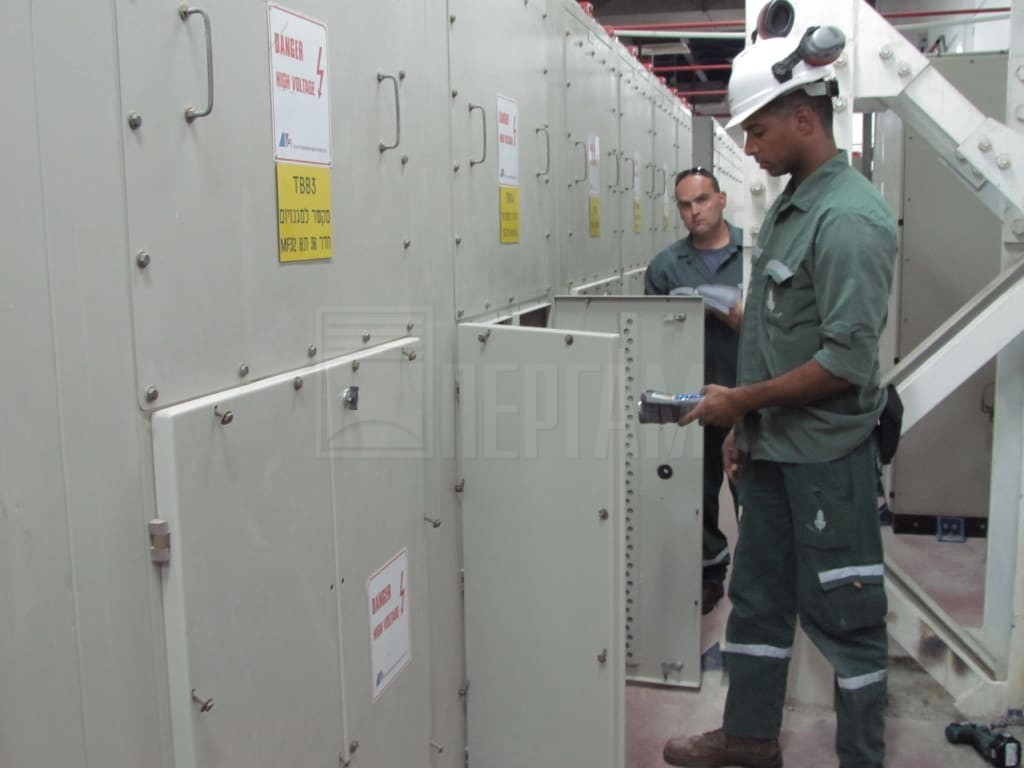

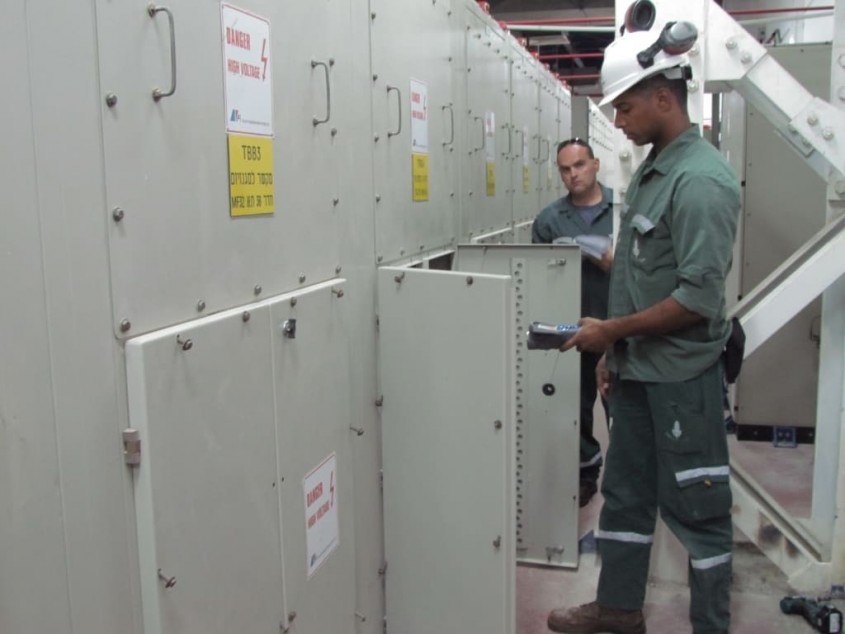

Информация о точном местоположении этих источников полезна при приемо-сдаточных испытаниях, для анализа качества электродвигателей и электрогенераторов, для тестирования изготовленных компонентов на предмет отсутствия коронных разрядов, а также для технического обслуживания по текущему состоянию. Кроме того, когда ставка – это безопасность, на объектах, предрасположенных к дуговым вспышкам и искровым разрядам, например, в шкафах коммутационной аппаратуры, шахтах и запыленных зонах камера DayCor Scalar – это экономически эффективное решение.
Особенности
- Высокая чувствительность к УФ сигналам коронных и дуговых разрядов;
- Создана для полетных условий;
- Долговечная герметизация;
- Прочная и износостойкая оболочка;
- Установка для высокой скорости сканирования;
- Абсолютная слепота к солнечному излучению;
- Встроенная функция записи;
- Счетчик событий коронных разрядов;
- Дистанционное управление с передачей видео;
- Широко применимые способы крепления и установки на бортовые платформы различной конфигурации;
- Легкая адаптация к требованиям заказчиков.
Области применения
Тестирование электродвигателей и генераторов, шкафы распределительной и коммутационной аппаратуры, контроль качества производства, подрядчики по сервисы электрообрудования, лаборатории, шахты, обучение и другие.
Преимущества DayCor Scalar
ЛЕГКАЯ И КОМПАКТНАЯ КАМЕРА

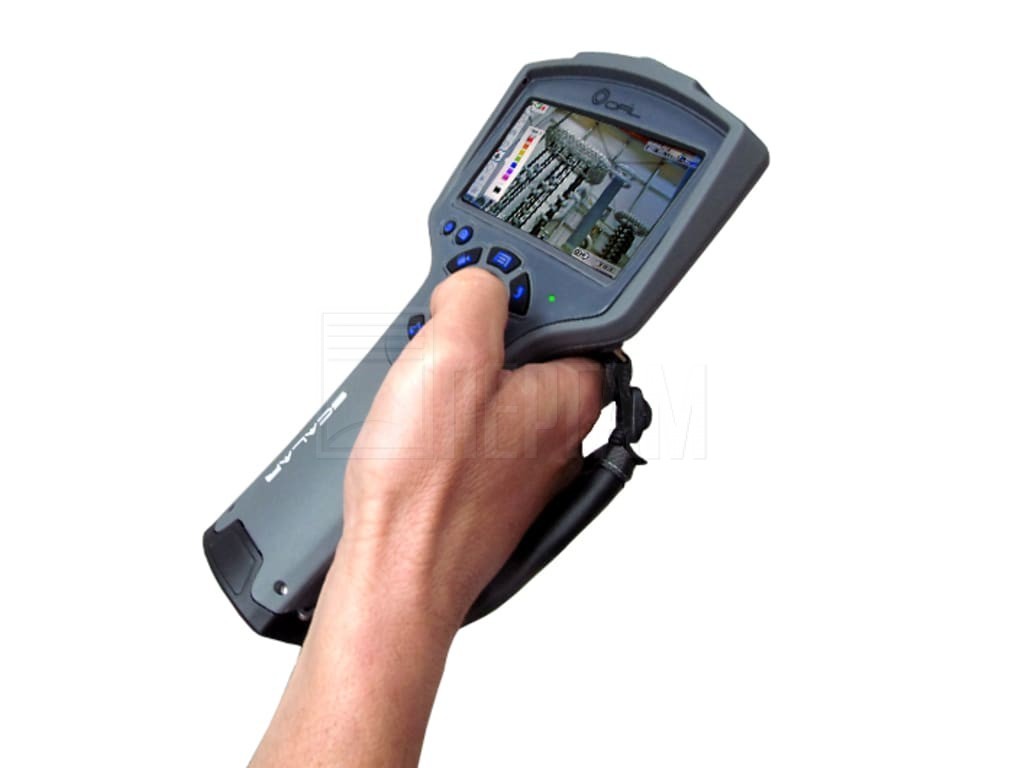

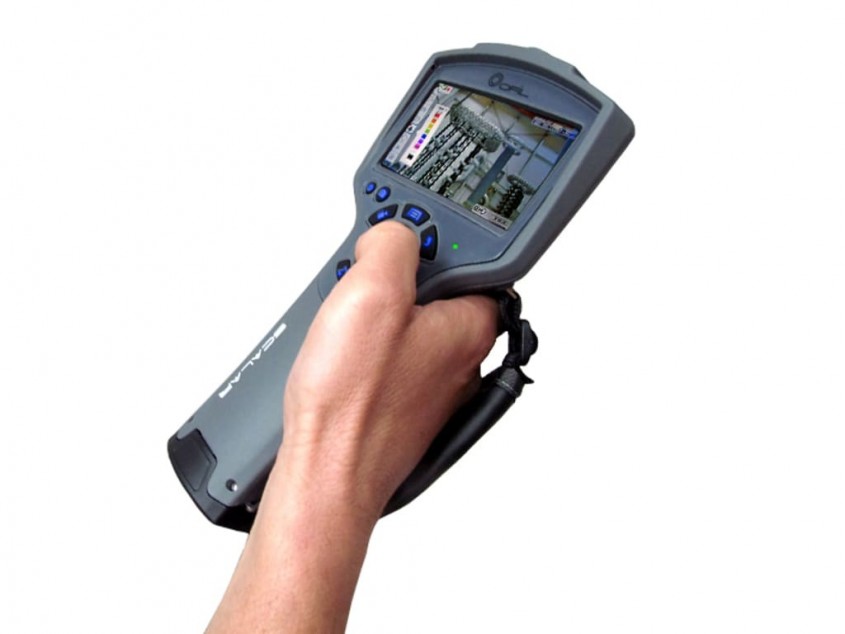

DayCor Scalar – самая маленькая и легкая из доступных УФ камер в мире, ее вес 0.9 кг. Она имеет небольшую рукоятку, которая является и ручкой, и позволяет работать с камерой, используя большой палец руки. Этот удобный компактный дизайн и расположение объектива позволяют выполнять контроль через назначенные УФ окна и в труднодоступных местах.ТОЧНАЯ ЛОКАЛИЗАЦИЯ КОРОН
Камера DayCor Scalar объединяет одновременно захваченные изображения по обоих каналам УФ и видимого с точностью наложения 1 миллирадиан. Такая точность обеспечивает высокую точность определения мест источников коронных и дуговых разрядов. Масштабирование видимого изображения и усиление УФ изображения повышает эффективность детектирования.ЗАПИСЬ И ВОСПРОИЗВЕДЕНИЕ
Камера DayCor Scalar записывает видео и фото, сохраняет их на съемной флэш-карте. При этом можно выполнить предварительный просмотр сохраненных данных либо на собственном ЖКД камеры, или на внешнем мониторе, используя мини USB-накопитель.ИНТЕЛЛЕКТУАЛЬНАЯ РАБОТА
Камера DayCor Scalar позволяет конфигурировать множество профилей работы для адаптации к различным условиям. Во время обследования можно быстро переключаться между этими профилями и выбирать наиболее подходящий.БОЛЬШОЙ ЖКД ПРОПУСКАЮЩЕГО ТИПА
Широкий 4.3 дюйма высококлассный ЖКД пропускающего типа с яркой задней подсветкой 600 нит и разрешением 800х480 пикселей обеспечивает получение резких и четких изображений обследуемых объектов.ЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ
Возможность видеть, как реальный объект, так и корону, локализованные в реальном масштабе времени, сокращает время обследования, трудовые затраты и помогает в оценке состояния объекта.ЭРГОНОМИКА
Камера DayCor Scalar разработана с возможностью обеспечения максимального удобства работы. Встроенные командные кнопки позволяют управлять наиболее часто используемыми функциями, а интуитивно-понятные иконки меню расширяют возможности управления, необходимого для специфических сцен.ВСТРОЕННЫЙ ФОНАРЬ

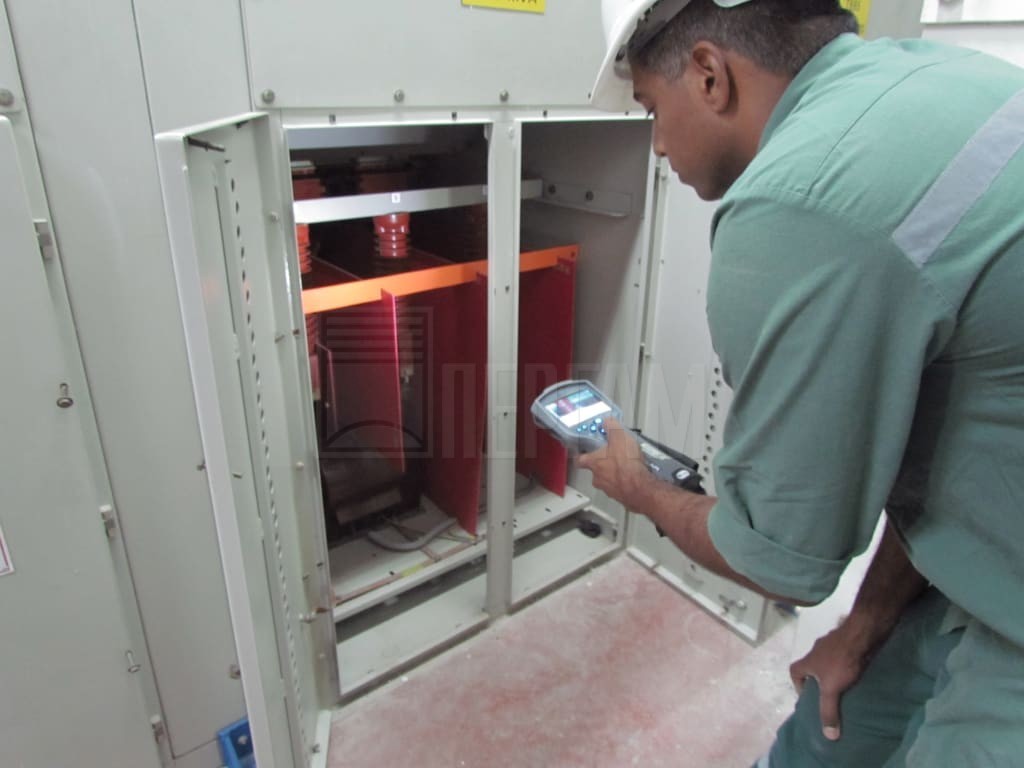

Встроенный светодиодный фонарь с тремя уровнями яркости позволяет проводить обследование компонентов шкафов, электродвигателей и абсолютно темных пространств. Использование фонаря способствует безопасности оператора и позволяет работать в различных условиях освещения внутри помещений.Технические характеристики Ручная УФ камера DayCor Scalar
Технические характеристики
|
уф камера – оптические характеристики |
|
|
Подавление фоновой подсветки |
Использование внутри помещений без прямого солнечного света. Допускается |
|
Мин. детектируемый разряд |
15 пК при 1 м (сертифицировано RWE: IEC 60270:2000) |
|
Мин. детектируемое напряжение радиопомех |
43.9 дБμВ (RIV) при 1 МГц на10 м (сертифицировано RWE: NEMA107-1987) |
|
Мин. чувствительность к УФ излучению |
1.9 x 10-18 ватт/см2 |
|
Спектральный диапазон |
310-320 нм |
|
Срок службы детектора |
Без ухудшения качества функционирования |
|
видеокамера – оптические характеристики |
|
|
Мин. чувствительность к видимому свету |
0.1 люкс |
|
Спектральный диапазон |
Видимый диапазон, полноцветный |
|
характеристики получения изображений |
|
|
Поле зрения (по горизонтали х по вертикали) |
15° х 11° |
|
Режимы фокусировки |
Видимый свет: автоматическая | УФ: автоматическая и ручная |
|
Диапазон фокусировки |
От 0.5 м до бесконечности |
|
Масштабирование УФ изображения |
Цифровое, 3 шага |
|
отображение информации |
|
|
Режимы отображения |
Видимое/УФ/комбинированное изображение |
|
Точность наложения УФ/видео изображения |
Девиация < 1 миллирадиана |
|
Дисплей |
4.3 дюйма, цветной ЖКД пропускающего типа (разрешение 800х480 пикселей) |
|
Яркость |
600 кд/м2, светоотражающий с регулируемой подсветкой |
|
Индикаторы статуса |
Режим фокусировки, усиление УФ сигналов, цвет короны, низкое напряжение батареи, статус SD-карты памяти, дата и время, статус фонаря |
|
Функции |
Усиление, режим фокусировки, цвет короны, дата и время, "спящий" режим, "объединение кадров" LI (Long Integration), параметры ЖКД, масштабирование УФ изображения |
|
управление и работа |
|
|
Рабочие режимы |
Вкл/ожидание/выкл |
|
Вход управления |
Клавишная панель и меню |
|
Место крепления |
Стандартный штатив с резьбой 1/4 дюйма х 20 |
|
Фонарь |
Встроенный высокой мощности, светодиодный фонарь с 2 уровнями яркости |
|
форматы вывода и средства сохранения |
|
|
Сохранение видео и снимков |
SD-карта |
|
Формат видео |
MPEG4 |
|
Формат снимков |
BMP |
|
Воспроизведение |
Видеоклипы и снимки |
|
выходной интерфейс |
|
|
Порты связи |
RS232, USB |
|
источник питания |
|
|
Тип батареи питания |
Li-Ion аккумуляторная батарея |
|
Время непрерывной работы батареи |
3 часа |
|
Внешний источник питания |
Адаптер переменный/постоянный ток: 9 В |
|
Система зарядки |
Внутренняя с адаптером переменного тока |
|
Номинальная потребляемая мощность |
9 В постоянного тока, 9 ватт |
|
физические характеристики |
|
|
Размеры (длина х ширина х высота) |
27 х 12 х 9 см |
|
Масса |
0.9 кг |
|
параметры окружающей среды |
|
|
Температура рабочая и хранения |
От -20°C до +55°C |
|
дополнительные принадлежности |
|
