УФ камера DayCOR micROM HD
Поставляется в минимальные сроки
УФ камера для обнаружения коронных разрядов с помощью БПЛА
Коронный разряд на проводах высоковольтных линий электропередач приводит к потерям электроэнергии, иногда к аварийным ситуациям. Согласно исследованиям, 85% критических отказов оборудования высокого и среднего напряжения связаны с действием частичных разрядов, наблюдение и измерение интенсивности которых возможно только в УФдиапазоне.

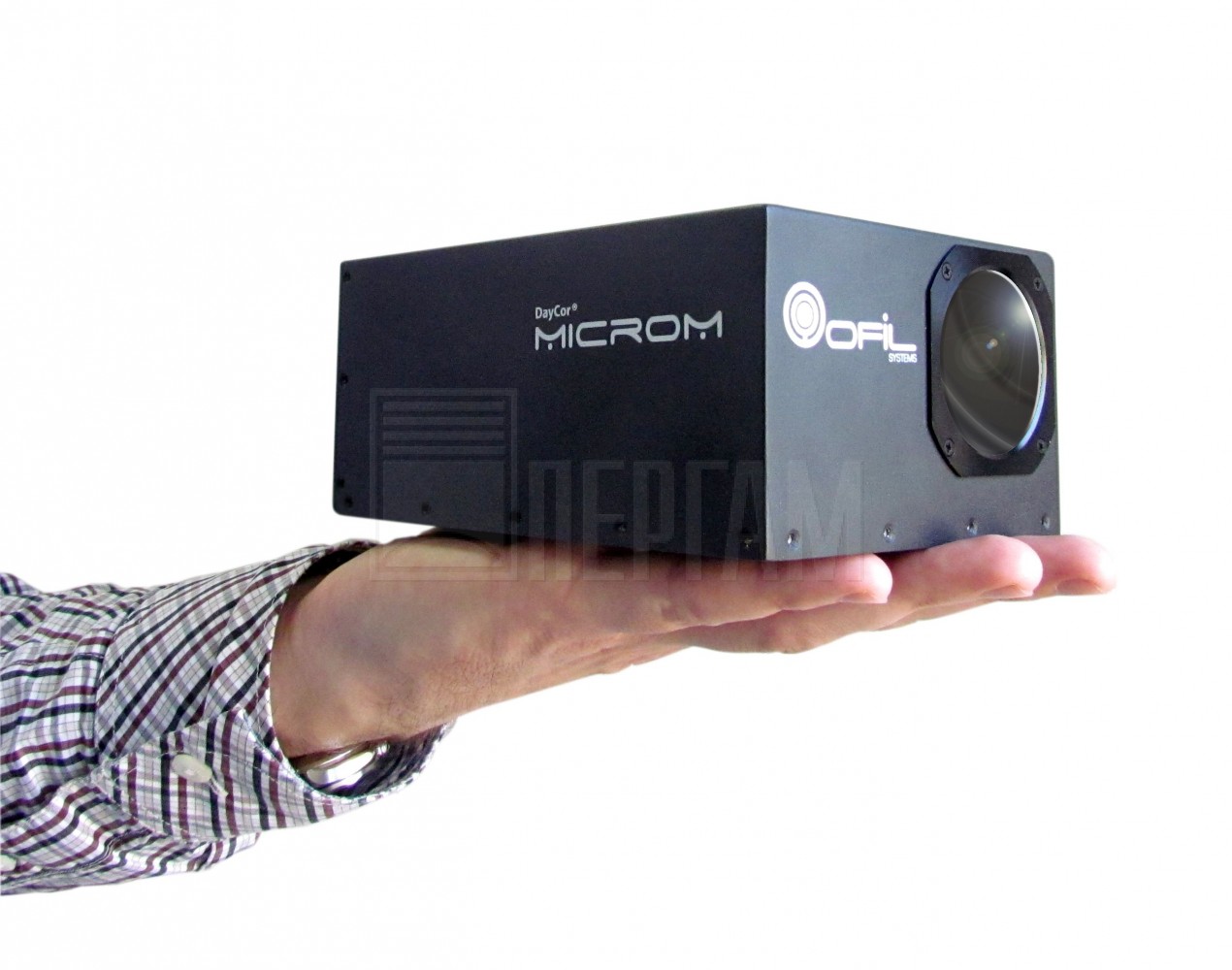

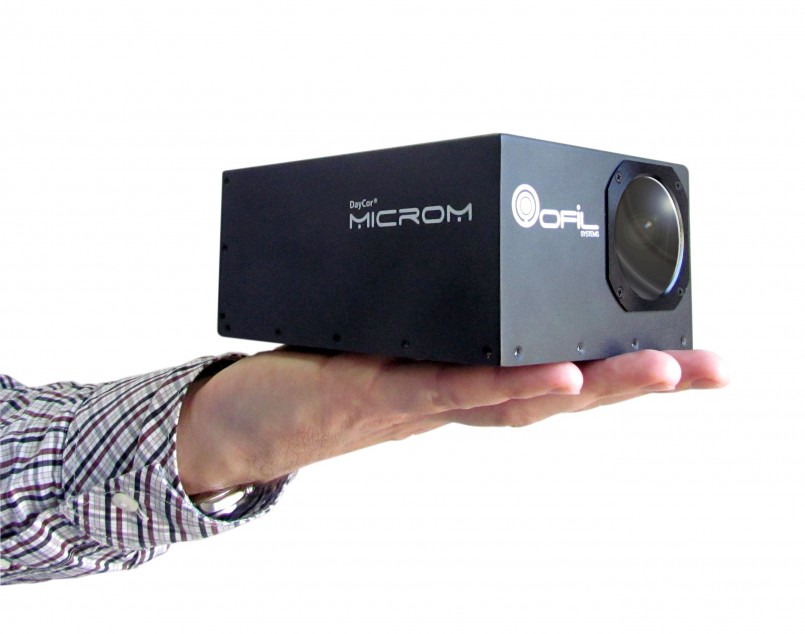

Ультрафиолетовая камера DayCOR micROM HD компании Ofil предназначена для детектирования коронных разрядов на ЛЭП и высоковольтном оборудовании подстанций. Устанавливается на беспилотники, позволяет дистанционно обследовать линии электропередач и электроэнергетическое оборудование не подвергая опасности человека.
Особенности и преимущества micROM HD
DayCor micROM HD – это инновационная УФ камера, предназначенная для использования на БПЛА (беспилотный летательный аппарат) или внутри миниатюрных подвесок. Это легкое устройство с низким энергопотреблением поддерживает большинство широко используемых протоколов связи и имеет электромагнитное экранирование. УФ камера micROM HD – это первая миниатюрная камера высокого разрешения с двумя сенсорами: УФ сенсор с независимостью от солнечного излучения и видеосенсор, что обеспечивает возможность детектирования и отображения коронных разрядов при дневном свете.
Эта камера имеет встроенную возможность регистрации в реальном масштабе времени коротковолнового ультрафиолетового излучения и его источников, позволяя точно определять места повреждений и проводить обследования на предмет наличия коронных разрядов. Технология DayCor®, лежащая в основе работы камеры, и специальные фильтры позволяют камере micROM HD обращать внимание только на корону при снижении мешающих шумов. Связь с GPS, датчиками температуры и влажности позволяют дополнять записи специфическими данными о состоянии окружающей среды.
Ультрафиолетовую камеру micROM HD легко интегрировать с БПЛА, используя поставляемый набор команд, который управляет всеми функциями камеры. Изображения высокого разрешения полностью соответствуют требованиям детального и чёткого просмотра удаленных/конкретных элементов и аппаратуры в целом. Камера micROM HD предлагается как отдельный основной элемент, который может быть установлен в широкий спектр различных подвесок, или как единый блок с дополнительной адаптацией для большинства небольших БПЛА.
- Видео и фотокамера высокого разрешения;
- Маленький вес и размер;
- Широкое поле зрения;
- Низкое энергопотребление;
- Различные протоколы связи;
- Снижение УФ шума;
- Оптическое и цифровое масштабирование;
- Вставка данных общей наработки и данных GPS;
- Простота интеграции в БПЛА;
- Экранирование от электромагнитного излучения.
МАКСИМУМ ДЛИТЕЛЬНОСТИ ПОЛЕТА, СКОРОСТИ И ГИБКОСТИ
Для максимизации гибкости обследований, длительности и скорости, вес должен поддерживаться на минимуме. micROM HD – это легкая камера с низким энергопотреблением, что обеспечивает более длительные, высокие и быстрые облеты линий электропередачи.ПОЛУЧЕНИЕ ЧЕТКОЙ И ДЕТАЛЬНОЙ ИНФОРМАЦИИ
Камера micROM HD выводит и записывает видео HD, предоставляя четкий вид обследованных сцен и позволяя читать паспортные таблички и каталожные номера оборудования для справки при обслуживании. Видео могут включать в себя подсчет событий коронных разрядов, дату и время, данные GPS, температуру и влажность (дополнительно). Преимущество более высокого разрешения в более детализированных данных.УПРАВЛЕНИЕ ЭФФЕКТИВНОСТЬЮ ИСПОЛЬЗОВАНИЯ ВРЕМЕНИ
Камера micROMHD обеспечивает представление короны по ее излучению в реальном масштабе времени, отображая как разряд, так и повреждения. Ясные и четкие изображения, даже при движении, используются для определения места повреждения и уровня его серьезности.ПРОСТОТА ИНТЕГРАЦИИ В БПЛА
Управление камерой micROMHD осуществляется с помощью набора коммуникационных команд, используя такие интерфейсы как RS232, MAVlink, S. BUS, CAN BUS и MFIO-PWM.ПОВЫШЕНИЕ БЕЗОПАСНОСТИ И ПРОИЗВОДИТЕЛЬНОСТИ
Исключительная точность детектирования коронных разрядов достигается благодаря реализации "солнечно-слепой" технологии компании Ofil [зарегистрированный патент EP1112459B1]. Абсолютная слепота к солнечному излучению обеспечивает эффективную работу днем и гарантирует высочайшую чувствительность к короне с коротковолновым УФ излучением. Повышайте вашу производительность, обращаясь к действительным случаям коронных разрядов, не пропуская ни одного из них.АДАПТАЦИЯ ПО РАЗМЕРАМ
Камера micROMHD предлагается как отдельный основной элемент для интеграции в подвески или в любой другой корпус, либо как заключенная в оболочку микрокамера. Доступно переключение между профилями и выбор наиболее подходящего.Технические характеристики Ofil DayCOR micROM HD
Технические характеристики
|
уф камера – оптические характеристики |
|
|
Подавление солнечного излучения |
Абсолютное – при полном солнечном свете и любых погодных условиях целевой объект может быть обследован с солнцем в поле зрения |
|
Мин. детектируемый разряд |
3 пК при 10 м |
|
Мин. чувствительность к УФ |
7.8 x 10-18 ватт/см2 |
|
Мин. детектируемое напряжение радиопомех |
30 дБμВ (RIV) при 1 МГц на10 м |
|
Поле зрения |
По горизонтали: 20° х по вертикали: 11.25° |
|
Фокусировка |
Ручная и автоматическая фокусировка, УФ изображение подстраивается под видимое |
|
Масштабирование УФ изображений |
3x цифровое, подстраиваемое под канал видимого изображения, постоянное |
|
Объединение кадров УФ изображений |
Вкл, выбор из серии кадров | Откл |
|
Цвета УФ изображений |
Выбираемые из цветовой гаммы |
|
Спектральный диапазон |
240-280 нм |
|
Счет событий коронных разрядов |
Число событий коронных разрядов в минуту, объем 3 поля зрения |
|
видеокамера – оптические характеристики |
|
|
Точность наложения УФ/видео изображения |
Девиация < 1 миллирадиан |
|
Мин. чувствительность к видимому свету |
0.03 люкс |
|
Поле зрения (горизонтальное х вертикальное) |
20° х 11.25°, каналы УФ и видео изображений синхронизированы |
|
Масштабирование видео изображений |
3x оптическое |
|
Подавление шума |
Да |
|
Фокусировка |
от 5 м до бесконечности, автоматическая и ручная |
|
сохранение данных |
|
|
Стандарт вывода видео |
HD 720p 60 кадр/с |
|
Формат видео |
MOV |
|
Формат снимков |
JPG |
|
Формат файловой системы |
FAT-32, exFAT |
|
интерфейсы и режимы ввода/вывода данных |
|
|
Видеоинтерфейс |
HDMI, RTSP |
|
Протокол связи |
micROM-Protocol, GPS-NMEA, MAVlink, S. BUS |
|
Интерфейсы |
RS232, CAN BUS, MFIO-PWM, UART |
|
Разъемы |
microHDMI, RJ45, Power (питание), AUX, MFIO, miniUSB, JST |
|
Режимы вывода УФ и видео изображений |
Комбинированный (УФ и видео), только УФ, только видимое |
|
физические характеристики и электропитание |
|
|
Температура хранения и рабочая |
От -20°C до +50°C |
|
Масса |
Основной элемент камеры: 700 г | блок камеры: 900 г |
|
Размеры (длина х ширина х высота) |
156 x 112 x 71 мм |
|
Питание и потребляемая мощность |
7-28 В постоянного тока, 12 Ватт |
|
Степень защиты |
IP42 |
|
Монтаж |
Прецизионные монтажные резьбовые соединения |
|
дополнительные принадлежности
|
|
