Компания FLIR выпустила новый миниатюрный тепловизор
Компания FLIR разработала новый тепловизор весом 7,5 г. на неохлаждаемом микроболометре из оксида ванадия. Характеристики Boson впечатляют, на выбор 2 матрицы с разрешением 640 × 512 или 320 × 256, 15 объективов с фокусным расстоянием от 2,3 мм до 73 мм.

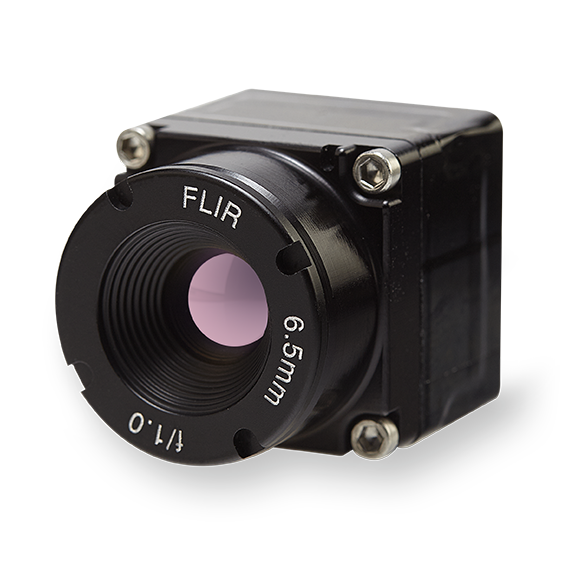

FLIR Boson — тепловизионный модуль с искусственным интелектом
Boson — самый маленький и наименее энергоёмкий неохлаждаемый тепловизионный модуль. Это первый тепловизионный модуль, оснащенный многоядерным видеопроцессором с рекордно низким энергопотреблением. Работает под управлением FLIR XIR - масштабируемой архитектуры обработки тепловизионного видео. Этим тепловизором можно оснащать любой класс техники, включая автомобили и квадрокоптеры.
FLIR Boson построен на базе высокочувствительной матрицы с размером пикселя 12 микрон. Матрица и диаметр объективов меньше, соотвтественно, цена оптики ниже. Несколько независимых потоков обработки видео с отдельными входами для обработки сигнала от других камер и датчиков. Технология FLIR XIR предоставляет OEM -разработчикам набор дополнительных функций обработки изображений, включая алгоритмы с суперразрешением, фильтры подавления шума, локальная область повышения контрастности и наложения изображений.
Поддерживается два разрешения: 640 × 512 и 320 × 256 пикселей. Комплектуется широким спектром оригинальных объективов под индивидуальные задачи, всего на выбор предлагается 15 объективов с различным фокусным расстоянием и углом обзора. Boson поддерживает общие интерфейсы для дисплеев и устройств хранения-передачи данных. Работает от источника питания напряжением 3,3 вольта. Потребляемая мощность прибора всего 500 милливатт. Диапазон рабочих температур от -40 до +80 градусов Цельсия.
Миниатюризация

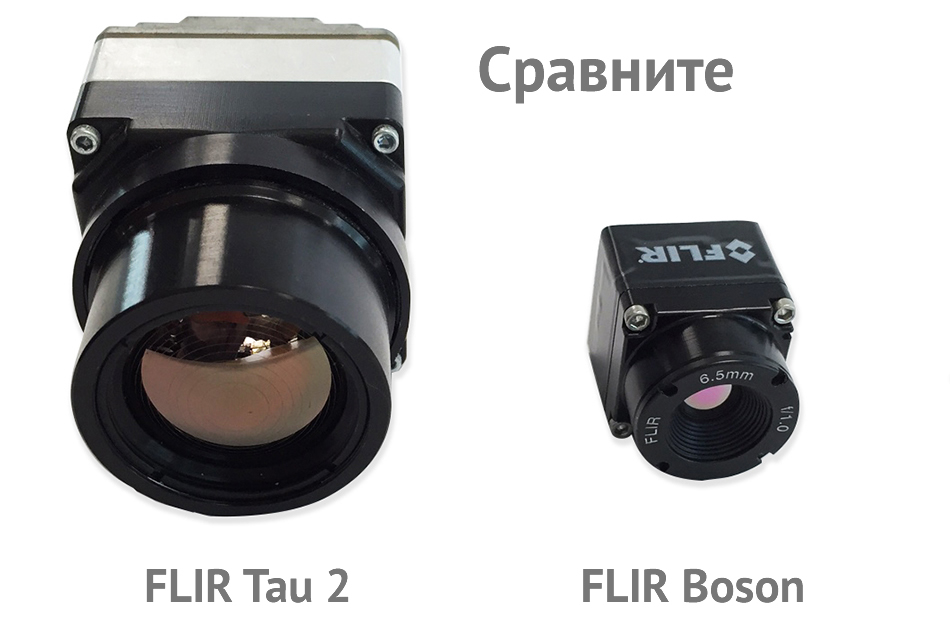

Размеры модуля FLIR Boson в два раза меньше, чем предшественник (TAU 2), вес – в семь раз, и это при вдвое большей производительности! Сделать такую кроху FLIR удалось благодаря сотрудничеству с Movidius, создавшей для новой камеры 12-ядерный чипсет Myriad 2.
System-on-Sensor
Интеграция процессора прямо в сенсор ведет не только к уменьшению размеров камер, но и к расширению возможностей такого оборудования. Благодаря наличию 12-ядерного чипсета Myriad 2 камера Boson может обрабатывать изображения, осуществлять алгоритмы распознавания лиц и делать все остальное в режиме реального времени без необходимости использования других подсистем и облачных хранилищ.
Преимущества Boson
- Новые стандарты компактности, веса и энергопотребления
Невероятно малые размеры и вес, а также низкое энергопотребление модулей позволят реализовать максимум возможностей в тепловизионной камере. - Передовая интегральная система FLIR XIR для обработки видеосигналов
Расширяемая система FLIR XIR и встроенные стандартные промышленные интерфейсы обеспечивают широкие возможности обработки и анализа данных. - Высокое качество по доступной цене
Благодаря новым конструктивным особенностям модулей Boson камеры с высоким разрешением теперь может себе позволить каждый.
Области применения
- Портативные тепловизионные камеры для групп быстрого реагирования, вооруженных сил и специалистов по термографии;
- Системы безопасности и видеонаблюдения;
- Беспилотные летательные аппараты и системы технического зрения роботов;
- Навигационные системы;
- Приборы и системы предотвращающие столкновения;
- Решения, улучшающие видимость дороги для водителей.
Технические характеристики
| Получение изображений | |
|---|---|
| Технология датчика | Неохлаждаемый микроболометр на основе оксида ванадия |
| Формат матрицы | 640 × 512 или 320 × 256 |
| Шаг пикселя | 12 мкм |
| Спектральный диапазон | Длинноволновый инфракрасный: 7,5–13,5 мкм |
| Тепловая чувствительность | < 40 мК (промышленный вариант); < 50 мК (наиболее производительный вариант); < 60 мК (вариант для повседневного применения) |
| Частота кадров в полнокадровом режиме | Настраиваемая: 60 Гц в режиме предварительного осмотра, 30 Гц в рабочем режиме |
| Минимальная частота кадров | ≤ 9 Гц |
| Компенсация неоднородностей (NUC) | Заводская калибровка, усовершенствованная автоматическая компенсация неоднородностей изображения с функцией Silent Shutterless NUC (SSN™) |
| Защита от солнечного света | Встроенная |
| Плавное масштабирование | Да |
| Наложение обозначений | Полупрозрачные символы, перезаписываются каждый раз |
| Оптика | |
| Варианты объективов | 7 объективов для разрешения 640 × 512 8 объективов для разрешения 320 × 256 Подробную информацию см. на вкладке «Оптика» |
| Электрические характеристики | |
| Входное напряжение | 3,3 В пост. тока |
| Рассеивание мощности | Зависит от конфигурации, минимальная — 500 мВт |
| Каналы передачи видеосигнала | КМОП или USB |
| Интерфейсы управления | RS-232 или USB |
| Интерфейсы периферийных устройств | I2C, SPI, SDIO |
| Механические характеристики | |
| Размер | 21 × 21 × 11 мм без объектива |
| Масса | 7,5 г без объектива в зависимости от конфигурации |
| Гнезда для крепления | Четыре гнезда на задней крышке для болтов M16x0,35. Крепление требуется, если масса объектива превышает массу всего модуля. |
| Условия эксплуатации | |
| Диапазон рабочих температур | От –40 до 80 °C (для промышленных и наиболее производительных вариантов) |
| Диапазон температур хранения | От –50 до 85 °C |
| Ударостойкость | Воздействие 1500 g в течение 0,4 мс |
| Допустимая высота над уровнем моря | 12 км |
Модули Boson — это будущее тепловизионных камер, доступное уже сегодня.
